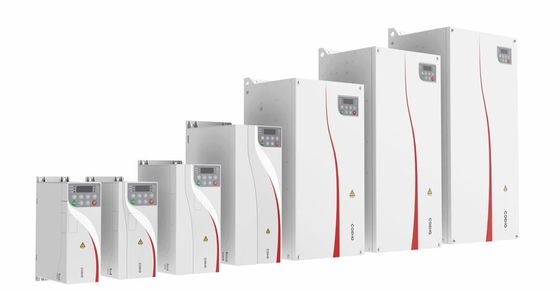

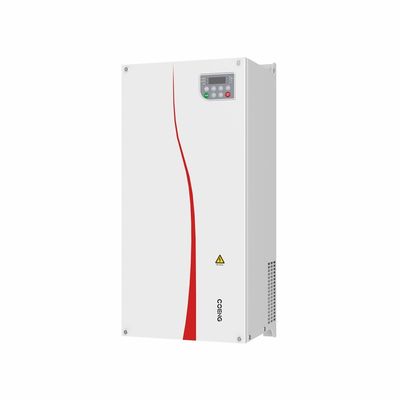

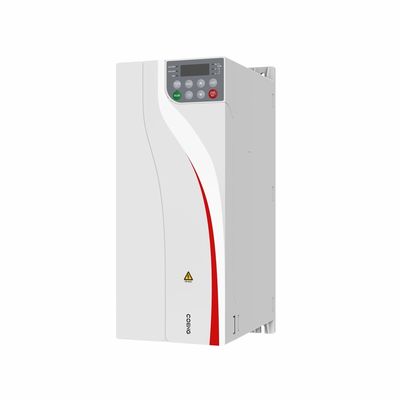

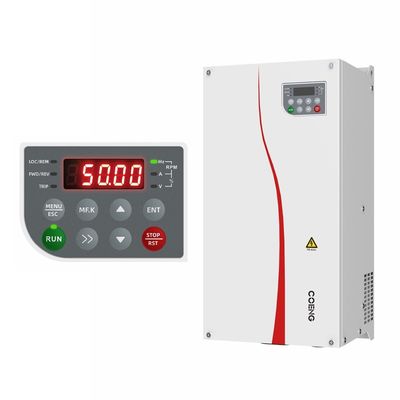

정밀 산업용 기계용 HV510 시리즈 인버터 공기 냉각 설계 IP20 보호 등급

  • Air Cooling Design HV510 Series Inverter for Precision Industrial Machinery IP20 Protection Rating
  • Air Cooling Design HV510 Series Inverter for Precision Industrial Machinery IP20 Protection Rating
  • Air Cooling Design HV510 Series Inverter for Precision Industrial Machinery IP20 Protection Rating
  • Air Cooling Design HV510 Series Inverter for Precision Industrial Machinery IP20 Protection Rating
원래 장소 중국
브랜드 이름 COENG
인증 EC
모델 번호 HV510
최소 주문 수량 1
포장 세부 사항 통, 합판 상자
배달 시간 0 일
지불 조건 L/C, T/T, 웨스턴 유니온
공급 능력 20000/세트

무료샘플과 쿠폰을 위해 나와 연락하세요.

WhatsApp:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
입력 전압 380V(-15%) - 480V(+10%), 3상 입력 전원 주파수 (50Hz/60Hz)±5%
입력 전압 불균형 ≤3% 출력 전압 0V 입력 전압
출력 주파수 0Hz-1500Hz 보호 등급 IP20
냉각 방법 공기 냉각 습도 15%~95%, 응고가 없습니다.
강조하다

정밀 산업용 기계 인버터

,

IP20 보호 등급 인버터

,

공기 냉각 설계 인버터
메시지를 남겨주세요
제품 설명

성능특징



높은 안전 과 신뢰성

• 혁신적인 독립적인 공기관 설계
• 효율적이고 정확한 열 시뮬레이션 설계
• 엄격한 온도 상승 테스트 및 배송 전 부하 노화 테스트
• 정형 코팅 을 이용 한 자동 분사 과정
• 포괄적 인 보호 기능



높은 적응력

• 광역망 적응 설계
• C3 필터
• EMC 지상 단속 설계
• 내장 된 브레이크 단위로 구성
• 콤팩트형 설계



첨단 제어 기술

• V/F, OLVC (오픈 루프 벡터 제어), CLVC (폐기된 루프 벡터 제어)
• 아시크론 모터와 동기 모터를 모두 지원합니다.
• 모터의 속도 및 토크 모드 제어 지원
• 모터 매개 변수 두 그룹 사이의 전환을 지원



탁월 한 성과

• 모터 매개 변수의 정확한 자동 조정 능력
• DC 브레이킹 및 동적 브레이킹을 지원합니다.
• 무거운 부하 적용: 60 년대에 150%
• Profibus-DP, Profinet IO 등 주요 통신 프로토콜을 지원합니다.
• 다각화된 확장 기능, I/O 단말 카드, 통신 카드 등을 지원합니다.



특수 응용 기능

• 1500 Hz 까지의 출력 주파수
• 주인-노예 제어 기능
• 전력 고장 경우 재시작
• 위치 잠금 기능
• 흔들림 기능 기능
• 부재 기능으로 실행되는 인코더



자율적인 빠른 디버깅

• 백그라운드 빠른 디버깅 소프트웨어
• 인버터 이벤트 기록 및 12 채널 오실로스코프 파형 기록 지원
• 패러미터 편집, 상태 모니터링, 오류 데이터 및 파형 다운로드 지원



주요매개 변수



항목 설명 및 기술 데이터
입력 전압 380V (-15%) 480V (+10%) / 3단계
입력 전원 공급 주파수 (50Hz/60Hz) ±5%
입력 전압 불균형 ≤ 3%
출력 전압 0V에서 입력 전압
출력 주파수 0 Hz ∼ 1500 Hz
모터 타입 비동기 모터, 영구 자석 동기 모터
제어 모드 V/F, OLVC (오픈 루프 벡터 제어), CLVC (폐기된 루프 벡터 제어)
속도 범위 1V/F의 경우 :100; OLVC의 경우 1:200; CLVC의 경우 1:1000
시작 토크 VF: 100% (0.5Hz); OLVC: 150% (0.25Hz); CLVC: 200% (0Hz)
토크 정밀도 ±5% (OLVC, 5Hz 이상), ±3% (CLVC)
토크 파동 벡터 제어 상태에서 ≤ ±5%
속도 안정 정밀도 OLVC: 0.2%; CLVC: 0.01%
토크 반응 벡터 통제 하에서 ≤ 5 ms
가속 및 저속 시간 0.0초3200.0초; 0.0분3200.0분
토크 증폭 00.0%~30.0%
과부하 용량 무거운 부하 적용: 1분/5분 동안 150%, 3초/5분 동안 200%
가벼운 부하 적용: 1분/5분 동안 110%, 10초/5분 동안 150%
V/F 곡선 직선형, 다점형, V/F 반 분리 모드, V/F 완전 분리 모드
입력 주파수 해상도 디지털 설정: 0.01Hz; 아날로그 설정: 최대 주파수 ×0.025%
가속 및 저속 곡선 직선 및 S 곡선 가속 및 verlangelation 모드, 가속 및 verlangelation 시간의 네 가지 유형 및 비상 정지 가속 시간의 한 가지 유형
조그 컨트롤 일부 응용 프로그램에서 인버터는 장비의 상태를 테스트하기 위해 낮은 속도로 잠시 실행 할 수 있습니다.
토크 제어 벡터 제어 도중 지원되는 토크 제어
간단한 PLC 및 다단계 속도 제어 단말기를 통한 16개 단위 속도 작동
내장된 PID 닫힌 루프 프로세스 제어 시스템의 쉬운 구현
가상 IO 8개의 가상 VDI/VDO 그룹, 3개의 인공지능 (AI) 과 DI 그룹, 간단한 논리 제어
초전압 및 초전류 스탠드 제어 오버 커런트 또는 오버 볼테이션으로 인한 빈번한 트립을 방지하기 위해 작동 중 전류와 전압의 자동 제한
DC 브레이킹 동기 브레이킹 시작 및 종료 동기 브레이킹
전 흥분 인버터가 시작되면, 모터의 사전 흥분 시작 중에 효과적으로 모터의 토크 특성을 향상시킬 수 있는 모터 내부에 자기장을 설정
과도한 흥분 이것은 빈번한 과전압 경보를 피하기 위해 가속 도중 버스 전압의 상승을 효과적으로 억제 할 수 있으며 전력 고장 시 신속한 정지를 가능하게합니다.
속도 추적 속도 추적은 비동기 및 동기 모터, 벡터 제어 및 V / F 제어 모두에 지원됩니다.
보호 기능 초전압 억제, 초전압 억제, V/F 초전류 억제, 지상 단행, 단계 손실, 과도한 속도 오차 검출, 초전압, 초전류, 초전압, 과부하과열, 시작, 버스 저전압, 버스 과전압 등




HV510 시리즈 고성능 인버터: 정확성과 신뢰성으로 산업 혁신을 촉진



의HV510 시리즈 고성능 인버터현대 산업 자동화와 에너지 관리의 엄격한 요구에 부응하도록 설계된 첨단 모터 제어 기술의 최전선에 있습니다.최첨단 엔지니어링과 강력한 성능을 결합, 이 인버터 시리즈는 효율성, 내구성 및 다양한 응용 분야에 대한 적응력을 재정의합니다.주요 응용 프로그램,핵심 기능, 그리고돋보이는 특징이는 산업 혁신의 초석이 됩니다.



응용 범위: 산업 전반에 걸쳐 다양성



HV510 시리즈는 정확성과 신뢰성이 협상이 불가능한 고위험 환경에 설계되었습니다. 응용 프로그램은 다음과 같습니다.





  1. 산업 자동화: CNC 기계, 컨베이어 시스템 및 로봇 팔에 대한 모터 제어 최적화, 원활한 동기화 및 제조 작업 흐름의 정지 시간을 줄여

  2.

  3. 중용 기계: 극심 한 부하 조건 에서도 광산 장비, 분쇄기 및 크레인 에 대한 높은 토크 성능을 제공

  4.

  5. HVAC 시스템: 변속 속도 조절을 통해 난방, 환기 및 에어컨 장치의 에너지 효율을 높이고 전력 소비를 최대 30% 줄입니다.

  6.

  7. 재생 에너지 통합: 전력망 연결을 안정화하고 에너지 변동을 관리함으로써 태양광 및 풍력 발전 시스템을 지원

  8.

  9. 교통 인프라: 급속한 에너지 전송을 위한 고속 전류 (최고 470A) 를 가진 철도 시스템 및 전기 차량 충전소
