IP20 VFD 가혹한 환경 -25°C ~ 55°C 작동 및 고도 적응성 습도 15% ~ 95%

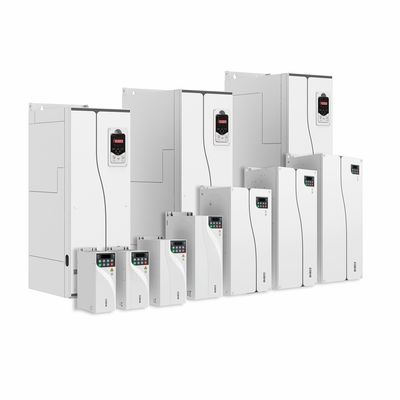

HV610 크레인 특정 VFD 주파수 변환기 변수 주파수 주파수 드라이브

제품 설명
HV610 시리즈 주파수 변환기는 리프팅 산업을 위해 개발 된 특수 주파수 변환기입니다. 리프팅 업계에서 고객의 애플리케이션 요구를보다 잘 충족시키기 위해, 당사의 제품은 응용 프로그램 리프팅의 관점을 기반으로하고 방지 방지 제어 및 방지 방지 보호를 통합합니다. , 슬라이딩 후크 보호, 브레이크 제어, 감속 제한, 하중 및 속도, 매크로 매개 변수 및 기타 특수 기능은 하나에 통합되어 리프팅 장비의 신뢰할 수 있고 효율적이며 안전하며 안정적인 작동을 완전히 보장합니다.

HV610 시리즈 주파수 변환기는 크레인, 주조 크레인, 스틸 코일 크레인, 전기 호이스트, 횡단 기계, 일반 크레인, 포트 크레인, 브리지 크레인, 타워 크레인, 채굴 기계, 오일 드릴 리그 및 기타 리프팅 부하 유형에 널리 사용될 수 있습니다.

제품 기능
전문화 특성
방지 방지 제어
· 가동 속도를 제어하여 스프레더의 스윙 각도를 제어하여 스프레더의 스윙을 억제하고 원활한 제어 및 효율적인 작동을 달성합니다.
부하와 속도
· 장비가 효율성과 안전을 고려하여 현재 하중 변경에 따라 장비 작동 속도를 실시간으로 조정하여 장비가 최상의 작업 조건에서 작동 할 수 있도록
슬라이드 후크 보호
· 제동 과정에서 슬라이딩 후크가 감지되고 슬라이딩 후크는 사고를 방지하기 위해 모터 출력을 호버로 제어하여 보호됩니다.
감속 한도
· 감속 한계 및 정지 한계의 협력을 통해 간단한 포지셔닝이 달성되므로 제어 객체가 사전 설정 안전 영역에서 중지됩니다.
방지 로스 로프 보호
· 올라갈 때 고정 속도로 실행되며 무거운 물체가 언급되는지 여부를 감지합니다. 무거운 물체가 언급되는지 여부를 감지 한 다음 천천히 가속하여 꾸준히 상승합니다.
작동 레버 제로 리턴 감지
· 전원을 켜면 작동 레버의 상태 정보를 판단하여 전원 켜진 후 초기 순간 작동으로 인한 위험을 피하기 위해 실행중인 명령을 수락할지 여부를 선택할 수 있습니다.
매크로 매개 변수
· 해당 리프팅 메커니즘은 0 : 리프팅 메커니즘, 1 : 번역 메커니즘과 같은 리프팅 매개 변수 매크로 설정 값에 따라 선택할 수 있습니다.
브레이크 제어
· 인버터가 시작되고 정지되면 롤링을 피하기 위해 주파수와 전류를 감지하여 브레이크를 제어하여 시스템 성능, 안전 및 안정성을 향상시킵니다.

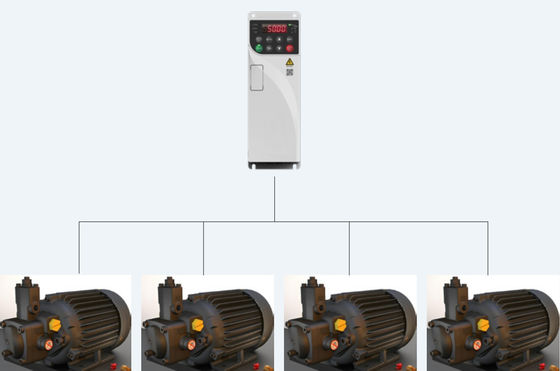

다중 모터 스위칭
· 내부적으로 4 세트의 모터 매개 변수를 지원하며 명령 전환을 통해 4 개의 다른 모터를 구동 할 수 있습니다.

높은 신뢰성

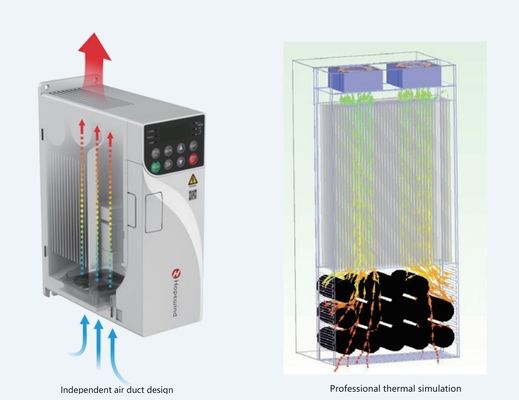

혁신적인 독립 공기 덕트 설계
· 전체 기계에는 독립적 인 공기 덕트 설계가 있으며 민감한 구성 요소는 공기 덕트에서 분리되어 환경에 대한 제품의 적응성을 크게 향상시킵니다.
· 먼지와 불순물이 인버터 내부로 들어가는 것을 효과적으로 방지하고 전기 단락, 구성 요소 손상 등으로 인한 고장을 피하십시오.
열 설계 개념 및 전문 열 시뮬레이션 분석
· 전체 기계의 열 신뢰성을 보장하기 위해 효율적이고 정확한 열 시뮬레이션 플랫폼 소프트웨어를 채택합니다.
· 고급 열 테스트 및 검증 기술 및 장치는 열 설계의 이론적 결과를 효과적으로 테스트합니다.
엄격한 전체 기계 온도 상승 테스트
· 극단적 인 부하 조건에서 장기 신뢰할 수있는 작동을 충족시키기 위해 핵심 구성 요소의 엄격한 온도 상승 수용 표준뿐만 아니라 엄격한 전체 부하 및 과부하 검증 테스트 절차
· 모든 제품은 공장을 떠나기 전에 고온 부하 노화를 겪고, 가로 채기 장치의 흩어진 실패를 효과적으로 방지하고 공장을 떠나기 전에 제품 품질을 보장합니다.
Compormal anti-paint의 자동 분무 과정
· Compormal Anti-Paint의 자동 분무 과정을 사용하여 다른 회로 보드에 따라 다른 스프레이 전략을 설계 할 수 있으며, 회로 보드 분무의 균일 성과 제품 배치의 일관성을 효과적으로 보장합니다.

높은 적응성
넓은 전압 범위 설계
· 정격 전압 : 3 상 380V ～ 480V
· 입력 전력 주파수 : (50Hz/60Hz) ± 5%
· 허용 가능한 전압 변동 범위 : -15%VAC ～+10%VAC
외부 간섭이 거의 없습니다
· 내장 C3 필터는 작동 중에 인버터에 의해 생성 된 고주파 고주파를 효과적으로 억제하여의 요구 사항을 충족시킬 수 있습니다.유럽 ​​연합 EN61800-3 표준
· 단순하고 친근한 EMC 획기적인 디자인은 지상 누출 전류를 효과적으로 줄일 수 있습니다.
구조 설계
· 기존 모델에 비해 책 유형 디자인, 볼륨을 약 40% 줄이기
· 전체 기계의 나란히 설치를 실현할 수 있습니다

우수한 성능
포괄적 인 모터 드라이브 기술
· 3 상 비동기 모터 및 영구 자석 동기 모터의 드라이브 제어 지원
· v/f 제어, 오픈 루프 벡터, 폐쇄 루프 벡터 제어를 지원합니다
· 속도 및 토크 모드 제어를 지원합니다
·지지 속도 추적 기능, 작은 충격 전류를 지원합니다
정확한 모터 자체 학습 기능
· 모터 매개 변수 자체 학습을 정확하게 수행하고 작동 및 디버깅을 용이하게하며 제어 정확도 및 응답 속도를 향상시킬 수 있습니다.
· 다양한 모터 자기 학습 기능 (동적, 정적, 정적 + 동적)을 포함한 포괄적이고 풍부한 자체 학습 기능
동적 자체 학습 :로드 자체 학습은 연결이 끊어져야합니다. 높은 제어 정확도 요구 사항이 높은 경우에는 적합합니다.
정적 자체 학습 : 장비를 설치 한 후 동적자가 학습을 피하기 위해 모터를 하중에서 분리 할 수없는 상황에 적합합니다.
포괄적 인 모터 제어 모드
· V/F 제어 모드
· 열린 루프 벡터 (OLVC) 제어 모드
· 폐쇄 루프 벡터 (CLVC) 제어 모드
큰 시작 토크
· 열린 루프 벡터 (OLVC) : 0.5Hz/150%
· 폐쇄 루프 벡터 (CLVC) : 0Hz/200%
높은 과부하 용량
· 과부하 용량 : 60 대에 대한 150% 정격 전류, 10 대에 대한 180% 등급 전류

편리한 디자인
키보드 작동
· 110kW 이하의 표준 기계에는 내장 LED 키보드가 제공되며 외부 배선을 지원하지 않습니다. 132kW 이상의 표준 기계에는 외부 배선을 지원하는 내장 LED 키보드가 제공됩니다.
· 키보드 아래 110kW 이하의 외부 입력은 독립 LED 키보드를 장착 할 수 있습니다.
· 작동 키보드에는 매개 변수 디버깅, 작동 상태 모니터링, 제어 시작 및 정지 매개 변수와 같은 기능이 있습니다.
다양한 확장 기능
· 옵션 확장 통신 카드는 Profibus-DP, Profinet IO, Canopen, Modbus TCP/IP, EtherCat, Ethernet/IP 및 기타 버스 통신을 지원합니다 (SLOT1 확장 카드 슬롯)
· 다양한 코드 플레이트 인터페이스 카드에 대한 선택적 지원 (SLOT2 확장 카드 슬롯)
· I/O 터미널 확장 카드에 대한 선택적 지원 (SLOT1 확장 카드 슬롯, 자세한 내용은 "옵션 액세서리"터미널 설명 참조)
참고 : 옵션 I/O 터미널 확장 카드 및 통신 확장 카드는 동일한 확장 카드 슬롯에 있으며 동시에 설치 및 사용할 수 없습니다.
다양한 응용 프로그램 기능을 지원합니다
· 주파수 변환기가 시작되고 정지되면 모터 홀딩 브레이크를 제어 할 수 있습니다.
· 컨트롤 터미널을 통한 16 단 작동 실현 다중 속도 제어 기능
· 제로 서보 기능, 모터는 CLVC 모드에서 제로 속도 위치 잠금을 달성 할 수 있습니다.
· 임의의 PWM 깊이는 모터의 가혹한 소음을 향상시킬 수 있습니다.
· 인코더가 실패하면 자동으로 OLVC 작업으로 전환 할 수있는 인코더 중복 작업 모드
배경 빠른 디버깅 소프트웨어
· 모니터링, 매개 변수 편집 및 기타 기능으로 인해 디버깅 및 유지 보수가 더 편리합니다.
· 이벤트 녹음 및 결함 녹음을 지원하여 결함이 보이지 않습니다.
신뢰할 수있는 제동 기능
· DC 제동 기능
· 모든 시리즈에는 내장 제동 장치가 표준으로 제공됩니다
· 제동 저항을 늘리면 제동 효과가 향상되면서 사용자의 전기 설치 공간과 전기 비용을 절약 할 수 있습니다.
