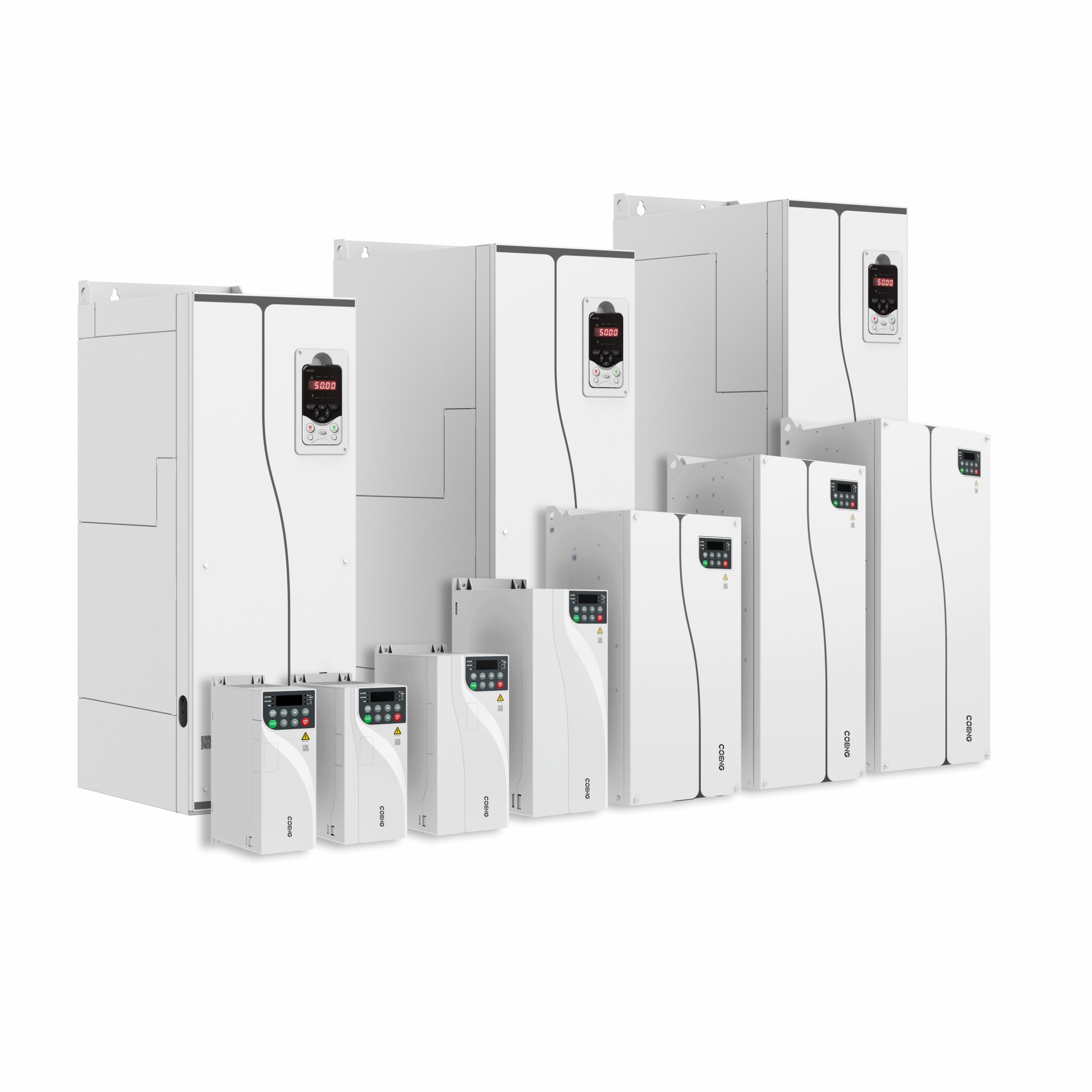

HV610 크레인 VFD 주파수 변환기 변주주

HV610 크레인 전용 VFD 주파수 변환기 크레인용 가변 주파수 드라이브

제품 설명
HV610 시리즈 주파수 변환기는 리프팅 산업을 위해 개발된 특수 주파수 변환기입니다. 리프팅 산업 고객의 애플리케이션 요구를 더 잘 충족하기 위해, 당사의 제품은 리프팅 애플리케이션의 관점을 기반으로 하며, 흔들림 방지 제어 및 풀림 방지 보호 기능을 통합합니다., 슬라이딩 후크 보호, 브레이크 제어, 감속 한계, 하중 및 속도, 매크로 매개변수 및 기타 특수 기능이 하나로 통합되어 리프팅 장비의 신뢰성, 효율성, 안전성 및 안정적인 작동을 완벽하게 보장합니다.

HV610 시리즈 주파수 변환기는 크레인, 주조 크레인, 강철 코일 크레인, 전기 호이스트, 그랩 머신, 일반 크레인, 항구 크레인, 브리지 크레인, 타워 크레인, 광산 기계, 석유 시추 장비 및 기타 유형의 하중을 들어올리는 데 널리 사용할 수 있습니다.

제품 특징
전문화 특성
안티 스웨이 제어
· 스프레더의 주행속도를 제어하여 스프레더의 스윙 각도를 제어함으로써 스프레더의 스윙을 억제하고 원활한 제어와 효율적인 작동을 실현합니다.
부하 및 속도
· 현재 부하 변화에 따라 장비의 운전 속도를 실시간으로 조절하여 효율과 안전성을 고려하여 장비가 최적의 작업 조건에서 작동할 수 있도록 합니다.
슬라이드 후크 보호
· 제동과정에서 슬라이딩 후크가 감지되면, 슬라이딩 후크를 보호하여 모터 출력을 호버링하여 사고를 예방합니다.
감속 한계
· 감속 한계와 정지 한계의 협력을 통해 간단한 위치 지정이 이루어지므로 제어 대상은 사전 설정된 안전 구역에서 정지합니다.
풀림 방지 로프 보호
· 올라갈 때는 고정된 속도로 달리며 무거운 물체가 언급되는지 감지합니다. 무거운 물체가 언급되는지 감지한 후 천천히 가속하여 꾸준히 올라갑니다.
조작 레버 제로 리턴 감지
· 전원 투입 시 조작 레버의 상태 정보를 판단하여, 전원 투입 후 초기 순간 동작으로 인한 위험을 피하기 위해 운전 명령 수락 여부를 선택할 수 있습니다.
매크로 매개변수
· 해당 리프팅 메커니즘은 리프팅 매개변수 매크로 설정 값에 따라 선택 가능합니다. 예: 0: 리프팅 메커니즘, 1: 이동 메커니즘
브레이크 제어
· 인버터가 시동 및 정지할 때 주파수와 전류를 감지하여 브레이크를 제어하여 롤링을 방지함으로써 시스템 성능과 안전성, 안정성을 향상시킵니다.
다중 모터 스위칭
· 내부적으로 4개의 모터 매개변수를 지원하며, 명령 전환을 통해 4개의 다른 모터를 구동할 수 있습니다.

높은 신뢰성
혁신적인 독립형 공기 덕트 설계
· 전체 기계는 독립적인 공기 덕트 설계를 갖추고 있으며, 민감한 구성 요소는 공기 덕트와 분리되어 있어 제품의 환경 적응성이 크게 향상됩니다.
· 인버터 내부로 먼지 및 불순물이 유입되는 것을 효과적으로 방지하여 전기적 단락, 부품 손상 등으로 인한 고장을 방지합니다.
열 설계 개념 및 전문적인 열 시뮬레이션 분석
· 전체 기계의 열적 신뢰성을 보장하기 위해 효율적이고 정확한 열 시뮬레이션 플랫폼 소프트웨어 채택
· 첨단 열 테스트 및 검증 기술과 장치는 열 설계의 이론적 결과를 효과적으로 테스트합니다.
엄격한 전체 기계 온도 상승 테스트
· 핵심 구성품에 대한 엄격한 온도 상승 허용 표준과 더불어 엄격한 완전 부하 및 과부하 검증 테스트 절차를 통해 극한 부하 조건에서 장기적으로 안정적인 작동을 충족합니다.
· 모든 제품은 공장 출고 전 고온 부하 시효를 거쳐 차단 장치의 산발적 고장을 효과적으로 방지하고 공장 출고 전 제품 품질을 보장합니다.
컨포멀 안티페인트의 자동 분사 공정
· 컨포멀 안티페인트의 자동 분무 공정을 사용하면 다양한 회로 기판에 따라 다양한 분무 ​​전략을 설계할 수 있어 회로 기판 분무의 균일성과 제품 배치의 일관성을 효과적으로 보장할 수 있습니다.

높은 적응성
광범위한 전압 범위 설계
· 정격전압 : 3상 380V～480V
· 입력 전원 주파수 : (50Hz/60Hz) ±5%
· 허용전압변동범위 : -15%Vac～+10%Vac
외부 간섭이 적음
· 내장된 C3 필터는 인버터 동작 중 발생하는 고주파 고조파를 효과적으로 억제하여 요구사항을 충족합니다.유럽연합 EN61800-3 표준
· 간단하고 친근한 EMC 혁신적 설계로 접지 누설 전류를 효과적으로 줄일 수 있습니다.
구조 설계
· 책 형태의 디자인으로 기존 모델 대비 약 40% 부피 감소
· 전체 기계의 사이드 바이 사이드 설치가 가능합니다.

우수한 성능
포괄적인 모터 구동 기술
· 3상 비동기 모터 및 영구 자석 동기 모터의 구동 제어 지원
· V/F 제어, 오픈 루프 벡터, 클로즈드 루프 벡터 제어 지원
·속도 및 토크 모드 제어 지원
·속도 추적 기능 지원, 충격 전류 감소
정확한 모터 자체 학습 기능
· 모터 매개변수 자체 학습을 정확하게 수행하고, 조작 및 디버깅을 용이하게 하며 제어 정확도와 응답 속도를 향상시킬 수 있습니다.
· 다양한 모터 자체 학습 기능(동적, 정적, 정적 + 동적)을 포함한 포괄적이고 풍부한 자체 학습 기능
동적 자체 학습: 부하 자체 학습은 연결 해제되어야 하며 높은 제어 정확도 요구 사항이 있는 경우에 적합합니다.
정적 자체 학습: 장비 설치 후 동적 자체 학습을 피하기 위해 모터를 부하에서 분리할 수 없는 상황에 적합합니다.
포괄적인 모터 제어 모드
· V/F 제어 모드
· 오픈 루프 벡터(OLVC) 제어 모드
· 폐쇄 루프 벡터(CLVC) 제어 모드
큰 시동 토크
· 오픈 루프 벡터(OLVC): 0.5Hz/150%
· 폐루프 벡터(CLVC) : 0Hz/200%
높은 과부하 용량
· 과부하 용량 : 정격 전류의 150% 60초, 정격 전류의 180% 10초

편리한 디자인
키보드 작동
· 110kW 이하의 표준 기계는 내장형 LED 키보드와 함께 제공되며 외부 배선을 지원하지 않습니다. 132kW 이상의 표준 기계는 외부 배선을 지원하는 내장형 LED 키보드와 함께 제공됩니다.
· 110kW 이하 키보드 외부 입력은 독립형 LED 키보드 장착 가능
· 조작 키보드에는 매개변수 디버깅, 작동 상태 모니터링, 시작 및 중지 제어, 매개변수 복사 등의 기능이 있습니다.
다양한 확장 기능
· 옵션 확장 통신 카드는 Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP 및 기타 버스 통신을 지원합니다(SLOT1 확장 카드 슬롯)
· 다양한 코드 플레이트 인터페이스 카드에 대한 옵션 지원(SLOT2 확장 카드 슬롯)
· I/O 터미널 확장 카드에 대한 옵션 지원(SLOT1 확장 카드 슬롯, 자세한 내용은 "옵션 액세서리" 터미널 설명 참조)
참고: 옵션 I/O 터미널 확장 카드와 통신 확장 카드는 동일한 확장 카드 슬롯에 있으며, 동시에 설치 및 사용할 수 없습니다.
다양한 응용 프로그램 기능 지원
· 주파수 변환기가 시작 및 정지할 때 모터 홀딩 브레이크를 제어할 수 있습니다.
· 제어단자를 통한 16단 속도 운전을 실현하는 다단 속도 제어 기능
· 제로 서보 기능, 모터는 CLVC 모드에서 제로 속도 위치 잠금을 달성할 수 있습니다.
· 랜덤 PWM 깊이로 모터의 거친 소음을 개선할 수 있습니다.
· 인코더 중복 작동 모드는 인코더가 고장났을 때 자동으로 OLVC 작동으로 전환할 수 있습니다.
백그라운드 빠른 디버깅 소프트웨어
· 모니터링, 파라미터 편집 등의 기능으로 디버깅 및 유지관리가 더욱 편리해집니다.
· 이벤트 녹화 및 오류 녹화를 지원하여 오류를 보이지 않게 함
안정적인 제동 기능
· DC브레이크 기능 탑재
· 모든 시리즈에 기본으로 내장형 제동 장치가 제공됩니다.
· 제동 저항을 늘리면 더 나은 제동 효과를 얻을 수 있으며, 사용자의 전기 설치 공간과 전기 비용을 절약할 수 있습니다.
