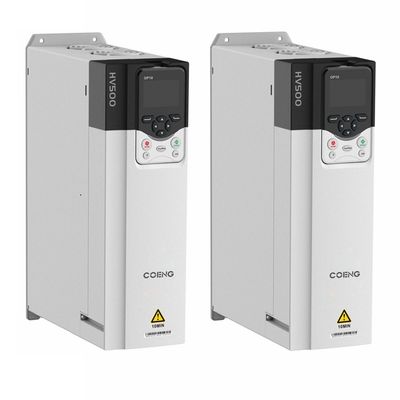

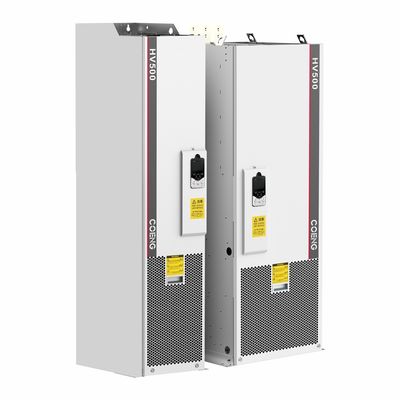

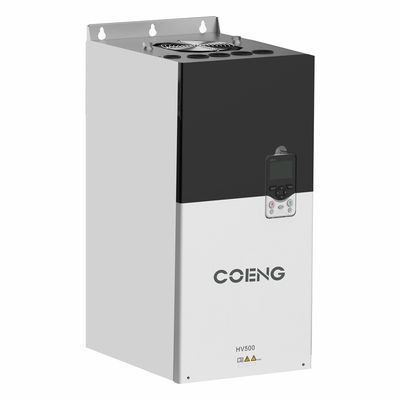

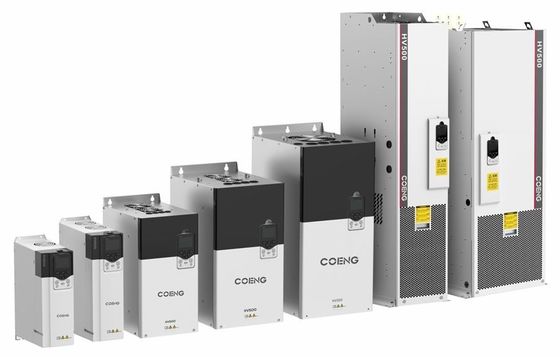

저전압 엔지니어링 단일 드라이브 인버터 2.2kW-560kW 출력 주파수 0~600Hz 출력 전압 0V-입력 전압

기술 자료

프로젝트

사양 설명 및 기술 데이터

전력 입력/
출력

입력 전압

입력 전압: 380V (-15%) ~ 480V (+10%) 단계: 3단계

입력 전력 주파수

50Hz/60Hz ± 5%

입력 전압 불균형

≤ 3%

출력 전압

OV-입전압

출력 주파수

0~600Hz

모터 타입

비동기 모터

마스터 컨트롤 성능

제어 모드

V/F, OLVC ((오픈 루프 벡터 제어), CLVC ((폐기된 루프 벡터 제어)

속도 범위

1:10 V/F; 1:100 OLVC; 1:1000 CLVC

시작 토크

OLVC: 150% ((0.5Hz), CLVC: 200% ((OHz)

토크 정밀도

벡터 제어 모드에서 ≤±5%

토크 파동

벡터 제어 모드에서 ≤±5%

속도 안정성

OLVC, 0.2%; CLVC: 0.1%

토크 반응

≤5ms, 벡터 제어 모드

가속/연속 시간

0.0s~3200.0s; 0.0min~3200.0min

토크 증폭

00.0%~30.0%

과부하 용량

G 모델: 150% 1min/5min; 180%10s/5min; P 모델: 110% 1min/5min; 150% 10s/5min

V/F 곡선

직선형, 다점형, V/F 반 분리 모드, V/F 완전 분리 모드

입력 주파수 해상도

디지털 설정 0.01Hz, 아날로그 설정 0.01Hz

가속/연속 곡선

직선과 S 곡선

주요 기능

간단한 PLC, 다속 제어

16개의 속도 세그먼트 제어 단말기를 통해 지원

자동 전압 조절 (AVR)

네트워크 전압이 특정 범위 내에서 변할 때 자동으로 출력 전압을 일정하게 유지

고정 길이 조절

고정 길이 조절

내장된 PID

쉽게 닫힌 루프 제어 시스템을 형성

멀티 모터 스위칭

두 개의 모터를 제어하기 위해 모터 매개 변수 두 그룹 사이의 전환

가상 I/O

8개의 가상 DI/DO 그룹으로 간단한 논리 제어가 가능합니다.

초전압/초전류 스탠드 제어

작동 중 자동 전류 및 전압 제한, 빈번한 과전류 또는 과전압으로 인해 인버터 작동을 방지

전력 고장 후 다시 시작

전력 고장 및 복원 후, 인버터는 자동으로 실행하기 전에 정해진 시간을 기다립니다

급류 제한

인버터에서 빈번한 과류 고장을 피합니다

주파수 설정 방법

키보드; 터미널 UP/DOWN; 멀티 레퍼런스; 펄스 레퍼런스; 통신

입력/출력 전력

아날로그 입력 단말기

AI1; AI2: 0V~10V/ 0 (4)mA~20mA

디지털 입력 단말기

DI1-DI5, 5개의 프로그래밍 가능한 디지털 입력 단말기와 광 단열,
침몰/소싱 입력
DI5는 최대 입력 주파수 100kHz로 고속 펄스 입력을 지원합니다.

디지털 출력 단말기

개방형 수집기 출력; 출력 전압 범위: 0V ~ 24V; 전류 부하 용량: 50mA.
DO1는 최대 출력 주파수 100kHz로 고속 펄스 출력을 지원합니다.

아날로그 출력 단말기

1채널 0V ~ 10V/0(4)mA ~ 20mA

릴레이 출력

1채널 형식 C 접촉, NO+NC

의사소통

통신 프로토콜

모드버스 RTU (표준 구성); 프로피버스-DP; 프로피넷 IO; CANopen; 모드버스 TCP/IP; 에더캐트; 에더넷/IP (선택형 구성)

환경
요구사항

고도

≤ 1000m: 격리 할 필요가 없습니다.
1000~3000m: 100m 당 1% 증가

실내 온도

-25°C++40°C (40~55 사이에서 열을 낮추는 작업이 허용됩니다.)

습도

15% ~ 95%, 응축이 없습니다.

진동

3M3, IEC60721-3-3

저장 온도

-40°C~+70°C

설치 장소

실내, 직접 햇빛이 없고, 타오르는 가스, 액체, 전도성 물질이 들어있지 않습니다.
입자.

선택용 액세서리

인코더 카드, 통신 확장 카드, IO 확장 카드

보호

단류, 과류, 과부하, 과전압, 과전압, 단계 손실,
과열, 외부 결함 등

설치 방법

칸막이에 설치된 것

보호 등급

IP20

냉각 방법

공기 냉각
