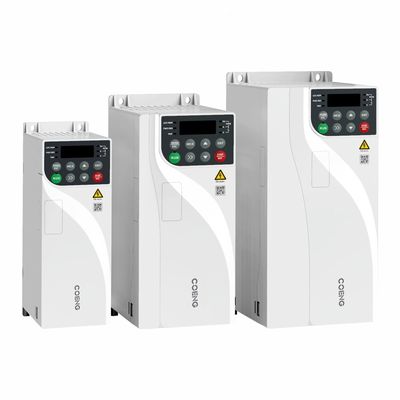

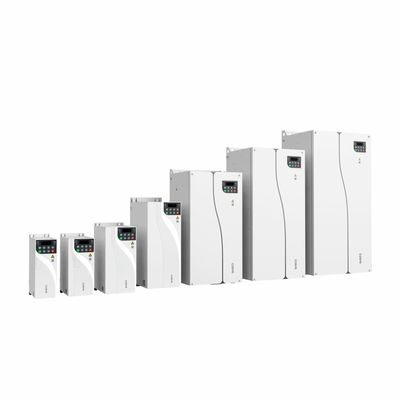

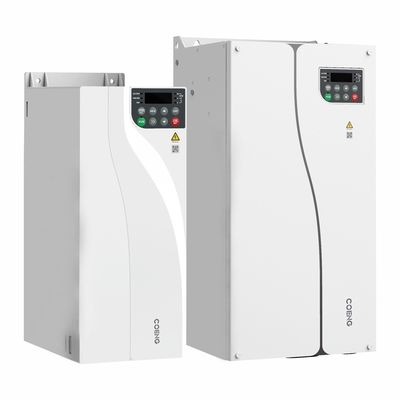

VFD 벡터 주파수 인버터 비동기 모터 드라이브 제어용 변주 주파수 변환기

기술 데이터

프로젝트

사양 설명 및 기술 데이터

전원 입력/
산출

입력 전압

입력 전압: 380V(-15%) ~ 480V(+10%) 위상: 3상

입력 전원 주파수

50Hz/60Hz ±5%

입력 전압 불균형

3% 이하

출력 전압

OV-입력 전압

출력 주파수

0~600Hz

모터 유형

비동기 모터

마스터 컨트롤 성능

제어 모드

V/F, OLVC(개루프 벡터 제어), CLVC(폐루프 벡터 제어)

속도 범위

1:10V/F; 1:100 OLVC; 1:1000 CLVC

시동 토크

OLVC: 150%(0.5Hz), CLVC: 200%(OHZ)

토크 정밀도

≤±5%, 벡터 제어 모드에서

토크 리플

≤±5%, 벡터 제어 모드에서

속도 안정성

OLVC, 0.2%; CLVC: 0.1%

토크 응답

5ms 이하(벡터 제어 모드)

가감속 시간

0.0초~3200.0초; 0.0분~3200.0분

토크 부스트

0.0%~30.0%

과부하 용량

G 모델: 150% 1분/5분; 180%10초/5분; P 모델: 110% 1분/5분; 150% 10초/5분

V/F 곡선

직선형, 다점형, V/F 반분리 모드, V/F 완전 분리 모드

입력 주파수 분해능

디지털 설정: 0.01Hz, 아날로그 설정: 0.01Hz

가속/감속 곡선

직선과 S자 곡선

주요 기능

간단한 PLC, 다중 속도 제어

제어 단자를 통해 지원되는 16개 속도 세그먼트

자동 전압 조정(AVR)

그리드 전압이 특정 범위 내에서 변할 때 자동으로 출력 전압을 일정하게 유지합니다.

고정 길이 제어

고정 길이 제어

내장 PID

폐쇄 루프 제어 시스템을 쉽게 형성

다중 모터 스위칭

두 모터를 제어하기 위해 두 그룹의 모터 매개변수 간 전환

가상 I/O

간단한 로직 제어를 가능하게 하는 가상 DI/DO 그룹 8개

과전압/과전류 스톨 제어

운전 중 전류 및 전압을 자동으로 제한하여 잦은 과전류 또는 과전압으로 인한 인버터 트립을 방지합니다.

정전 후 다시 시작

정전 및 복구 후 인버터는 설정된 시간 동안 대기한 후 자동으로 운전됩니다.

빠른 전류 제한

인버터의 빈번한 과전류 오류 방지

주파수 설정 방법

키패드; 터미널 위/아래; 다중 참조; 펄스 기준; 의사소통

전원 입력/출력

아날로그 입력 단자

AI1; AI2: 0V~10V/ 0 (4)mA~20mA

디지털 입력 단자

DI1-DI5, 광절연 기능이 있는 프로그래밍 가능한 디지털 입력 단자 5개, 두 가지 모두 호환 가능
싱킹/소싱 입력.
DI5는 최대 입력 주파수 100kHz의 고속 펄스 입력을 지원합니다.

디지털 출력 단자

오픈 컬렉터 출력; 출력 전압 범위: 0V~24V; 현재 부하 용량: 50mA.
DO1은 최대 출력 주파수 100kHz의 고속 펄스 출력을 지원합니다.

아날로그 출력 단자

1채널 0V ~ 10V/0(4)mA ~ 20mA

릴레이 출력

1채널 Form C 접점, NO+NC

의사소통

통신 프로토콜

Modbus RTU(표준 구성); 프로피버스-DP; 프로피넷 IO; CANopen; 모드버스 TCP/IP; Ethercat; EtherNet/IP(옵션 구성)

주변
요구 사항

고도

≤1000m: 정격 감소 필요 없음
1000~3000m : 100m당 1%씩 감소 증가

주변 온도

-25℃~+40℃ (40~55 사이에서 정격감소 허용)

습기

15% ~ 95%, 결로 현상 없음

진동

3M3, IEC60721-3-3

보관온도

-40°C~+70°C

설치장소

실내, 직사광선이 없는 곳, 인화성, 부식성 가스, 액체, 전도성 물질이 없는 곳
입자.

옵션 액세서리

엔코더 카드, 통신 확장 카드, IO 확장 카드

보호

단락, 과전류, 과부하, 과전압, 저전압, 위상 손실로부터 보호,
과열, 외부 결함 등

설치방법

캐비닛에 설치됨

보호등급

IP20

냉각방식

공기 냉각
