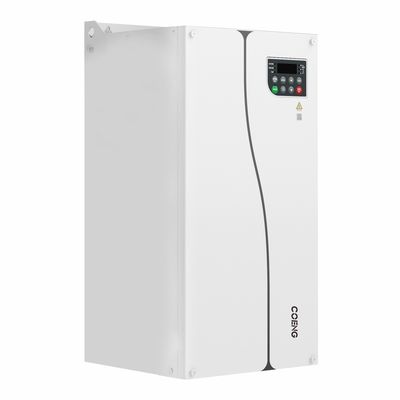

모드버스 RTU 통신 인터페이스 및 습도 보호 장치와 함께 단일 단계 VFD 인버터 변주 주파수 드라이브
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | COENG |
| 인증 | CE |
| 모델 번호 | HV610 |
| 최소 주문 수량 | 1 |
| 포장 세부 사항 | 통, 합판 상자 |
| 배달 시간 | 10-30 일로 일합니다 |
| 지불 조건 | L/C, T/T, 웨스턴 유니온 |
| 공급 능력 | 20000SETS/YEAR |
무료샘플과 쿠폰을 위해 나와 연락하세요.
WhatsApp:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 입력 전압 | 380V（-15%)～480V（+10%) 삼상 | 출력 주파수 | 0～600Hz |
|---|---|---|---|
| 통신 인터페이스 | Modbus RTU(표준 구성), Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP(선택 사항) | 습도 | 15%~95%, 비응축 |
| 작동 온도 | -25°C~+40°C (40°C~55°C에서 열을 낮추는 작업) | IP 등급 | IP20 |
| 냉각 방법 | 강제 공기 냉각 | ||
| 강조하다 | Modbus RTU VFD 인버터,습도 보호 VFD 인버터,단일 단계 변동 주파수 드라이브 |
||
제품 설명
HV610 크레인에 특화된 VFD 주파수 변환기 크레인을 위한 변주 주파수 드라이브
제품 설명
HV610 시리즈 주파수 변환기는 리프팅 산업을 위해 개발 된 특수 주파수 변환기입니다. 리프팅 산업의 고객의 응용 요구를 더 잘 충족시키기 위해우리의 제품은 리프팅 애플리케이션의 관점에 기반하고 안티 스윙 제어 및 안티 풀링 보호 통합. , 슬라이딩 갈고리 보호, 브레이크 제어, 저속 제한, 부하 및 속도, 매크로 매개 변수 및 다른 특수 기능이 하나로 통합되어 있으며, 신뢰할 수 있고 효율적인승강장비의 안전하고 안정적인 작동.
HV610 시리즈의 주파수 변환기는 크레인, 주사 크레인, 철 스킬 크레인, 전기 호스, 랩 머신, 일반 크레인, 포트 크레인, 브리지 크레인, 타워 크레인 등에 널리 사용될 수 있습니다.광산기계, 석유 굴착 기구 및 다른 부하를 들어 올리는 종류.
제품 특성
전문화 특성
스윙 방지 제어
· 스프레더의 스윙을 억제하여 스프레더의 스윙을 억제하여 원활한 제어 및 효율적인 작동을 달성하여 스프레더의 스윙 각도를 제어하십시오.
부하와 속도
· 효율성과 안전성을 고려하여 현재 부하 변화에 따라 장비 작동 속도를 실시간으로 조정하여 장비가 최상의 작동 상태로 작동 할 수 있습니다.
슬라이드 호크 보호
· 브레이킹 과정 중 슬라이딩 크크가 감지되며, 슬라이딩 크크는 사고를 방지하기 위해 모터 출력을 조절하여 보호됩니다.
속도 제한
· 제어 대상이 미리 설정된 안전한 영역에 중지하도록 속도 제한과 정지 제한의 협력을 통해 간단한 위치가 달성됩니다.
느슨한 로프 보호
· 올라갈 때, 고정된 속도로 달리고 무거운 물체가 언급되는지 감지합니다. 무거운 물체가 언급되는지 감지하고 서서히 가속하여 꾸준히 상승합니다.
작동 레버 제로 리턴 감지
켜면작동 레버의 상태 정보를 판단하여 작동 명령어를 받아들이는지 여부를 선택하여 작동 후 초기 즉각적인 작동으로 인한 위험을 피할 수 있습니다..
매크로 매개 변수
· 해당 리프팅 메커니즘은 0: 리프팅 메커니즘, 1: 변환 메커니즘과 같은 리프팅 파라미터 매크로 설정 값에 따라 선택할 수 있습니다.
브레이크 제어 장치
· 인버터가 시작되고 멈출 때, 브레이크는 롤링을 피하기 위해 주파수와 전류를 감지하여 제어되며, 이로 인해 시스템 성능, 안전 및 안정성을 향상시킵니다.

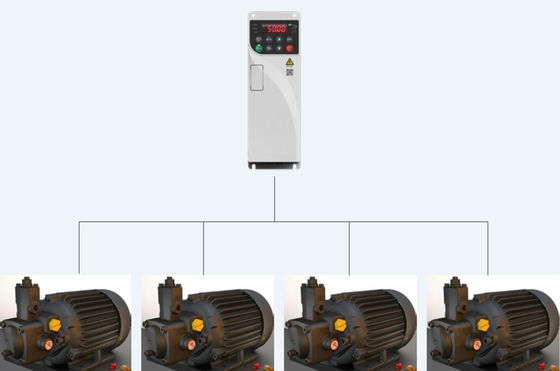

다중 모터 전환
· 내부적으로 모터 매개 변수 4 세트를 지원하고 명령 전환을 통해 4 개의 다른 모터를 구동 할 수 있습니다
높은 신뢰성
혁신적인 독립적인 공기관 설계
· 전체 기계는 독립적인 공기 통로 설계가 있으며 민감한 부품은 공기 통로에서 분리되어있어 제품의 환경 적응력을 크게 향상시킵니다.
· 인버터 내부에 먼지와 불순물이 들어가는 것을 효과적으로 방지하고 전기 단회로, 부품 손상 등으로 인한 고장을 방지합니다.
열 설계 개념 및 전문 열 시뮬레이션 분석
· 전체 기계의 열 신뢰성을 보장하기 위해 효율적이고 정확한 열 시뮬레이션 플랫폼 소프트웨어를 채택
· 첨단 열 테스트 및 검증 기술 및 장치로 열 설계의 이론적 결과를 효과적으로 테스트합니다.
엄격한 전체 기계 온도 상승 테스트
· 엄격한 풀 로드 및 과부하 검증 테스트 절차와 주요 구성 요소에 대한 엄격한 온도 상승 수용 표준극심한 부하 조건에서 장기적인 안정적인 작동을 보장합니다.
· 모든 제품은 공장을 떠나기 전에 고온 부하 노화 과정을 거칩니다.장착 장치의 분산 장애를 효과적으로 방지하고 공장 밖으로 나가기 전에 제품의 품질을 보장합니다..
정형 반 페인트의 자동 분사 과정
· 호환성 항 페인트의 자동 분사 과정을 사용하여 다른 회로 보드에 따라 다른 분사 전략을 설계 할 수 있습니다.회로판 분사 및 제품 대량의 일관성을 효과적으로 보장합니다.
높은 적응력
넓은 전압 범위 설계
· 등급 전압: 3단계 380V~480V
입력 전력 주파수: (50Hz/60Hz) ±5%
· 허용 전압 변동 범위: -15%Vac+10%Vac
작은 외부 간섭
· 내장 C3 필터는 작동 중에 인버터에서 생성되는 고주파 하모닉을 효과적으로 억제 할 수 있습니다.유럽연합 표준 EN61800-3
· 단순하고 친근한 EMC 획기적인 설계는 효과적으로 바닥 누출 전류를 줄일 수 있습니다
구조 설계
· 책형 디자인, 전통적인 모델에 비해 약 40%의 부피를 줄여
· 전체 기계의 나란히 설치를 실현 할 수 있습니다
뛰어난 성능
포괄적인 모터 드라이브 기술
· 3단계 비동기 모터 및 영구 자석 동기 모터의 드라이브 제어 지원
· V/F 제어, 오픈 루프 벡터, 폐쇄 루프 벡터 제어 지원
·지원 속도 및 토크 모드 제어
·속도 추적 기능을 지원, 더 작은 충격 전류
정확한 운동 자율 학습 기능
· 모터 매개 변수 자체 학습을 정확하게 수행 할 수 있으며 작동 및 디버깅을 촉진하고 제어 정확성과 응답 속도를 향상시킬 수 있습니다.
· 다양한 운동 자율 학습 기능 (동적, 정적, 정적 + 동적) 을 포함하여 포괄적이고 풍부한 자율 학습 기능
동적 자기 학습: 높은 제어 정확성 요구 사항이있는 경우에 적합한 부하 자기 학습을 분리해야합니다.
정적 자기 학습: 장비를 설치 한 후 동적 자기 학습을 피하기 위해 모터를 부하에서 분리 할 수 없는 상황에 적합합니다.
포괄적인 모터 제어 모드
· V/F 제어 모드
· 오픈 루프 벡터 (OLVC) 제어 모드
· 닫힌 루프 벡터 (CLVC) 제어 모드
큰 시작 토크
· 오픈 루프 벡터 (OLVC): 0.5Hz/150%
· 닫힌 루프 벡터 (CLVC): 0Hz/200%
높은 과부하 용량
· 과부하 용량: 60s에 150%의 명산 전류, 10s에 180%의 명산 전류
편리한 디자인

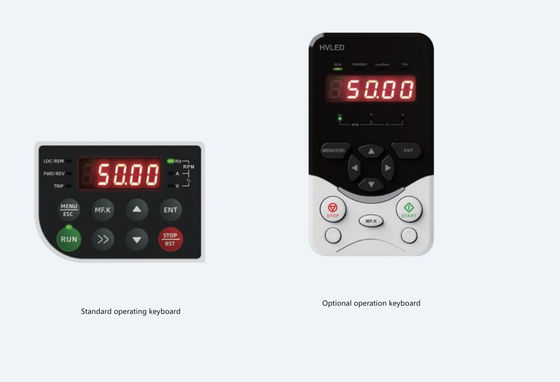

작동 키보드
· 110kW 이하의 표준 기계는 내장 LED 키보드를 탑재하고 있으며 외부 배선을 지원하지 않습니다.132kW 이상 표준 기계는 외부 배선을 지원하는 내장 LED 키보드를 제공.
· 110kW 이하의 키보드 외부 입력 장치에 독립적인 LED 키보드를 장착 할 수 있습니다.
· 운영 키보드는 디버깅 매개 변수, 운영 상태 모니터링, 시작 및 정지 제어 및 복사 매개 변수와 같은 기능을 가지고 있습니다.
다양한 확장 기능
· 옵션 확장 통신 카드는 Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP 및 기타 버스 통신 (SLOT1 확장 카드 슬롯) 을 지원합니다.
· 다양한 코드 플레이트 인터페이스 카드 (SLOT2 확장 카드 슬롯) 의 옵션 지원
· I/O 터미널 확장 카드의 선택적 지원 (SLOT1 확장 카드 슬롯, 자세한 내용은 "선택용 액세서리" 터미널 설명 참조)
참고: 선택적인 I/O 단말기 확장 카드와 통신 확장 카드는 동일한 확장 카드 슬롯에 있으며, 동시에 설치 및 사용이 불가능합니다.
다양한 응용 프로그램 기능을 지원
· 주파수 변환기가 시작되고 멈출 때, 모터 보유 브레이크는 제어 할 수 있습니다
· 여러 속도 제어 기능, 제어 단말기를 통해 16 속도 작동을 실현
· 제로 세르보 기능, 모터는 CLVC 모드에서 제로 속도 위치 잠금을 달성 할 수 있습니다
· 무작위 PWM 깊이는 모터의 거친 소음을 향상시킬 수 있습니다
· 엔코더가 고장 났을 때 자동으로 OLVC 동작으로 전환할 수 있는 엔코더 리던던트 동작 모드
백그라운드 빠른 디버깅 소프트웨어
· 모니터링, 매개 변수 편집 및 기타 기능은 디버깅 및 유지보수를 더 편리하게합니다.
· 이벤트 기록 및 오류 기록을 지원하여 오류를 보이지 않게합니다
신뢰성 있는 제동 기능
DC 브레이킹 기능
· 모든 시리즈는 기본으로 내장 된 제동 장치가 제공됩니다.
· 브레이킹 저항을 높이면 더 나은 브레이킹 효과를 얻을 수 있으며 사용자의 전기 설치 공간과 전기 비용을 절약 할 수 있습니다.
기술 사양
| 항목 | 사양 설명 및 기술 데이터 | |
| 입력/출력 전력 | 입력 전압 | 380V (-15%) ~ 480V (+10%) 3단계 |
| 입력 전력 주파수 | 50Hz/60Hz ±5% | |
| 입력 전압 불균형 | ≤ 3% | |
| 출력 전압 | 0V~입전압 | |
| 출력 주파수 | 0~600Hz | |
| 주 제어기능 | 모터 타입 | 비동기 모터, 동기 모터 |
| 제어 모드 | V/F, OLVC (오픈 루프 벡터 제어), CLVC (폐기된 루프 벡터 제어) | |
| 속도 범위 | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| 시작 토크 | OLVC:150% ((0.5Hz);CLVC:200% ((0Hz) | |
| 토크 정확성 | 벡터 제어 모드에서 ≤ ± 5% | |
| 토크 리플 | 벡터 제어 모드에서 ≤ ± 5% | |
| 안정적인 속도 정확도 | OLVC: 0.2%;CLVC:00.01% | |
| 토크 반응 | ≤ 5ms, 벡터 제어 모드 | |
| 가속 및 저속 시간 | 00.0초3200.0초 0.0분 | |
| 토크 증폭 | 00.0%~30.0% | |
| 과부하 용량 | 150%1분/5분,180%10초/5분 | |
| VF 곡선 | 선형, 다점 | |
| 입력 주파수 해상도 | 디지털 0.01Hz, 아날로그 0.01Hz | |
| 전용 기능 | 흔들림 방지 기능 | 가속이나 느림 중에 부하의 큰 변동으로 인한 사고를 방지합니다. |
| 느슨해지지 않는 로프 보호 | 무거운 물체가 언급되는지 검출에 따르면 천천히 가속하고 꾸준히 상승합니다. | |
| 슬라이드 호크 보호 | 브레이크 를 잡은 후, 무거운 물체 가 미끄러졌는지 여부를 감지 하고 경보 를 발산 하고, 모터가 떠 있다. | |
| 브레이크 제어 장치 | 주파수, 전류 등을 판단함으로써, 브레이크 장치는 차량의 롤링과 같은 예기치 않은 상황을 피하기 위해 브레이크를 잡고 풀어주는 것을 제어합니다. | |
| 작동 레버 제로 리턴 감지 | 작동 레버가 중립 상태인지 확인 | |
| 명령 역 제어 | 브레이크 제어 장치가 유효한 경우, 브레이크를 유지하지 않고 앞으로 또는 뒤로 전환하는 과정에서 브레이크를 멈추게 하거나 바로 역주파로 작동하도록 지원합니다. | |
| 가속 및 저연속 전환 | 3 주파수 전환점, 전환 가속 및 느림 시간을 지원 | |
| 속도 제한 | 간단한 위치 기능을 구현하고 자동으로 저속 시간을 최적화 | |
| 전압 억제 | 자동으로 버스 전압을 안정화 하 고 고장을 방지 하기 위해 주파수를 변경 | |
| 과부하 보호 | 과도한 부하로 인한 장비 손상을 방지 | |
| 저속운전 보호 | 주로 장기적으로 저속 운용에 적합하지 않은 기계에 사용됩니다. | |
| 부하와 속도 | 작업 효율성을 향상시키기 위해 부하 변화에 따라 작동 속도를 자동으로 조정 | |
| 매크로 매개 변수 | 현장에서의 응용 시나리오에 따라 다른 리프팅 메커니즘은 다른 리프팅 매크로를 선택합니다. | |
| 기본 기술 | 가속 및 저속 곡선 | 직선, S 곡선 |
| 간단한 PLC, 멀티 터미널 속도 | 제어 터미널을 통해 16 속도 작동을 실현 | |
| 마스터-스래브 제어 | 2개 이상의 모터의 마스터-스래브 동기 제어 기능을 실현할 수 있습니다. | |
| 자동 전압 조정 | 네트워크 전압이 일정 범위 내에서 변하면 출력 전압은 자동으로 일정하게 유지될 수 있습니다. | |
| 다중 모터 전환 | 모터 매개 변수 네 세트가 네 모터의 전환 제어 실현할 수 있습니다 | |
| 초전압 및 초전압 스탠드 제어 | 자동으로 작동 중 전류와 전압을 제한하여 빈번한 과전류 및 과전압 트립을 방지합니다. | |
| 정전 및 재시작 | 인버터가 꺼지고 다시 켜면 정해진 시간이 지나면 자동으로 작동합니다. | |
| 급류 제한 | 주파수 변환기에서 빈번한 과류 고장을 피하십시오. | |
| 출력 및 입력 전력 | 주파수 설정 방법 | 작동 패널 입력, UP/DOWN 단말, 여러 단계 속도 입력, 단말 펄스 입력, 통신 |
| 아날로그 입력 단말기 | AI1, AI2: 0V10V/ 0 (4)mA20mA | |
| 디지털 입력 터미널 | DI1-DI5, 5개의 프로그래밍 가능한 디지털 입력 단말기, 광 결합 단속기, 싱크/소스 입력과 호환 DI5는 최대 입력 주파수 100kHz로 고속 펄스 입력을 지원합니다. |
|
| 디지털 출력 터미널 | 열린 컬렉터 출력; 출력 전압 범위: 0V ~ 24V; 전류 부하 용량: 50mA DO1는 고속 펄스 출력을 지원합니다. 최대 출력 주파수: 100kHz |
|
| 아날로그 출력 단말기 | 1채널 0V10V/0(4)mA20mA | |
| 릴레이 출력 | 1방향 접촉형식C 정상적으로 열려 + 정상적으로 닫혀 | |
| 의사소통 | 조약 | Modbus RTU ((표준 구성);Profibus-DP,Profinet IO,CANopen,Modbus TCP/IP,Ethercat,EtherNet/IP ((선택) |
| 환경 | 고도 | 1,000m 높이에선 하류가 감소할 필요가 없습니다. 1,000m에서 3,000m 사이의 하류는 100m 높이에 따라 1% 감소해야 합니다. |
| 실내 온도 | -25°C+40°C (40°C에서 55°C 사이까지 열을 줄일 수 있습니다) | |
| 습도 | 15%~95%, 응축이 없습니다. | |
| 진동 | 0.75~110kW는 3M3 표준, 2Hz≤f<9Hz, 이동 1.5mm, 9Hz≤f<200Hz, 가속 5m/s2 132kW 400kW는 3M5 표준, 2Hz≤f<9Hz, 이동 3mm, 9Hz≤f<200Hz, 가속 10m/s2 |
|
| 저장 온도 | -40°C+70°C | |
| 사용 장소 | 실내에서는 직접 햇빛, 불화성, 부식성 가스, 액체, 전도성 입자 등이 없습니다. | |
| 선택용 액세서리 | 코드 디스크 카드, 통신 확장 카드, I/O 터미널 확장 카드 | |
| 보호 기능 | 단회로, 과전류, 과부하, 과전압, 과전압, 단계 손실, 과열, 외부 결함 등 | |
| 설치 방법 | 설치 및 캐비닛 설치 | |
| 보호 수준 | IP20 | |
| 냉각 방법 | 공기 냉각 | |
