HV300 일반 목적 0.4kW ~ 500kW 변주 주파수 인버터 드라이브 벡터 주파수 인버터
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | COENG |
| 인증 | CE |
| 모델 번호 | HV300 |
| 최소 주문 수량 | 1 |
| 포장 세부 사항 | 나무 상자 |
| 배달 시간 | 0 일 |
| 지불 조건 | L/C, T/T, 웨스턴 유니온 |
| 공급 능력 | 20000SETS/YEAR |
무료샘플과 쿠폰을 위해 나와 연락하세요.
WhatsApp:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 파워 레인지 | 0.4kW~500kW | 입력 전압 Uin | 200V(-15%) ~ 240V(+10%) 1상/3상 380V(-15%) ~ 480V(+10%) 3상 500V 500V(-15%) ~ 690V(+10%) 3상 |
|---|---|---|---|
| 입력 주파수 | 50Hz/60Hz±5% | 통신 인터페이스 | RS485, RJ45 |
| 통신 프로토콜 | 모드버스 RTU | 습도 | <90% RH, 비응축 |
| 작동 온도 | -20℃~+40℃ (40℃~55℃에서 정격감소시 작동) | ||
| 강조하다 | .4kW ~ 500kW 벡터 주파수 인버터,변주 주파수 인버터 드라이브,일반용 벡터 주파수 인버터 |
||
제품 설명

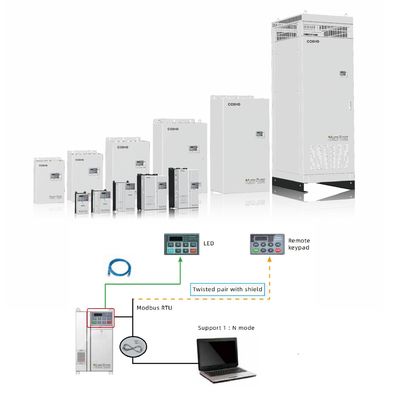

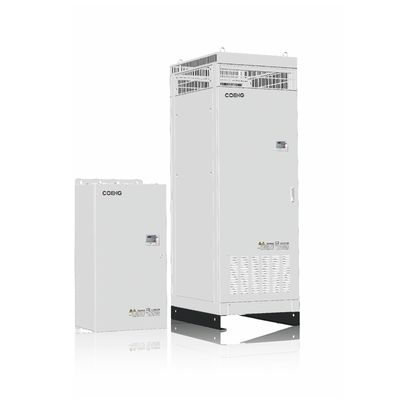

HV300 일반용 0.4kW ~ 500kW 변주 주파수 인버터 일반 모터 드라이브 벡터 주파수 인버터
변주 주파수 인버터제품 설명
HV350 시리즈 인버터 (HV350 Series inverter) 는 새로 개발된 범용 벡터 인버터이다. 첨단 오픈 루프 및 클로즈 루프 벡터 제어 기술을 채택하여 비동기 모터 드라이브 제어 기능을 지원한다.풍부한 소프트웨어 기능의 설계 원칙에 대해, 더 나은 성능과 더 높은 신뢰성, 이 인버터는 더 작은 부피를 향상된 확장성, 더 많은 통신 기능과 더 쉬운 조작으로 특징입니다.
변주 주파수 인버터제품 특성
지능형 IGBT 모듈 열 보호 설계
- 내장된 동적 접점 온도 모델, 실시간으로 IGBT 접점 온도를 모니터링합니다.
- 독특한 단절 및 보호 기술을 통해 회로, 시스템 보안을 보호합니다.
- 초전류 보호 재설정 지연, 초전류 억제

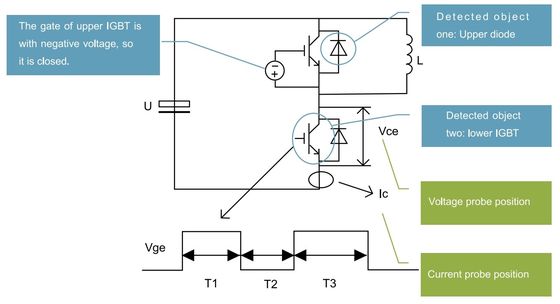

적응형 IGBT 드라이브 제어 안정성 설계
- 자신만의 IGBT 모듈 안정성 설계 플랫폼
- IGBT 오픈/클로즈 프로세스에서 주요 매개 변수를 얻을 수 있고, IGBT 드라이브 보드의 기능과 성능을 평가할 수 있다.
- IGBT 모듈 설계의 합리성을 평가할 수 있고, 제품 전력 시스템의 설계가 안전하고 신뢰할 수 있도록 하고, 전력 시스템의 안정적인 운영을 보장할 수 있습니다.

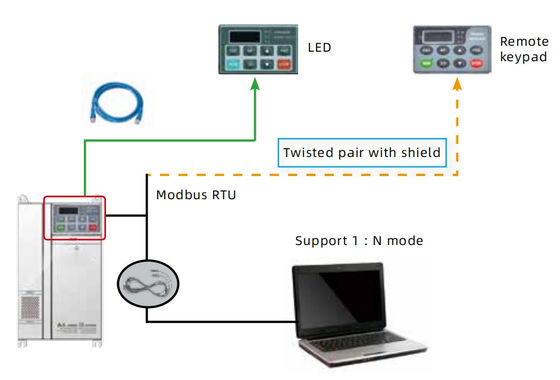

강력한 PC 도구 HV 매니저, 프로그래밍, 설정, 디버깅, 모니터링 및 기타 기능을 제공합니다
- 실시간으로 VFD 상태를 모니터링합니다.
- 포괄적인 매개 변수 설정 기능, 사용자가 쉽게 디버깅 할 수 있습니다.
모든 시리즈는 EMC 필터 (사용자가 선택할 수 있습니다)
- 사용자는 이미지의 짧은 장을 통해 EMC 필터를 분리 할 수 있습니다. 주로 RCD 설치와 30mA 이하의 누출 전류가 필요한 상황에서 사용됩니다.
기능 모듈 디자인, 유럽 모델과 일본 모델의 장점을 모두 가지고
- 일본 모델처럼 쉽게 설정할 수 있고, 유럽 모델처럼 강력한 기능 확장도 있습니다.
- 이중 RS485 인터페이스, 선택적인 A, B 인터페이스 및 RJ45 인터페이스
4kW 이상 모델은 표준으로 DC 원자로로 구성됩니다.
- 현재 왜곡률의 50%를 줄여라
- 격자로부터의 충돌을 억제하고 직선교를 보호해
- 입력측의 전력 인수를 높여
- VFD의 전반적인 효율성과 열 안정성을 높이는 것
- VFD에 입력 측면의 더 높은 하모닉의 영향을 억제하고 외부 전송 및 방사선 간섭을 줄입니다.
프로피버스 커뮤니케이션
- 편리한 통신 설정
- 좋은 환경 적응력
- 5개의 PPO 데이터 통신 형식 (PPO1 ~ PPO5) 을 지원합니다.
내장 강력한 논리 및 수학적 모듈, 특별한 기능을 위해 사용자 정의 DIY를 지원
- 내장 간소화된 PLC, 제어 단말기는 사용자 정의 할 수 있습니다, 사용자는 자신의 특수 요구 사항에 따라 작동 모드를 설계 할 수 있습니다.
기능 코드에 의해 DI 단말기 누출 및 소스 모드를 설정할 수 있습니다
- DI 입력 공통 포트는 0V 또는 24V를 선택할 수 있습니다. 공장 기본 값은 0V입니다. 사용자는 매개 변수 P09을 설정하여 선택할 수 있습니다.21; P09.21 = 0은 공통 포트가 0V이고, P09.21 = 1은 공통 포트가 24V입니다.
내장된 PID 제어 모듈
- 온도, 압력, 흐름 및 기타 신호의 밀접한 루프 제어, 생산의 안정성과 정확성을 높이는 것을 실현합니다.
벡터 제어 모드에서 두 가지 다른 모터를 구동 할 수 있습니다
- 모터 매개 변수 두 세트를 저장 할 수 있으며, 비용을 절약하고 공간 점유량을 줄이기 위해 동시에 두 개의 모터를 실행 할 필요가 없는 상황에서 유연성을 전환 할 수 있습니다.
전형적 사용법
석유장 펌프 단위
- 기술적 장점: 넓은 전압 범위, 가혹한 네트워크에 강한 적응력 낮은 시작 전류, 부드러운 속도, 그리드에 작은 충격 내장 EMC 필터, 표준 구성 DC 원자로, 낮은 방사선.
철강 공장 냉톱
- 기술 이점: 높은 과부하 능력, 빠른 반응 능력. 철강 작업장에서 높은 온도 및 높은 보호 요구 사항에 적응합니다. Profibus DP 네트워크를 지원합니다.
철강 공장 롤러
- 기술 이점: 가속 및 저연속 동작에 적응 할 수 있습니다. 장기 연속 작동.철강 작업장에서 높은 온도 및 높은 보호 요구 사항에 적응합니다.
변주 주파수 인버터 기술 사양
| 입력/출력 전력 | 입력 전압 U | 200V (-15%) ~ 240V (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH |
|
| 입력 주파수 | 50Hz/60Hz±5% | ||
| 최대 공급 불균형 | ≤ 3% | ||
| 출력 전압 | 0V ~ Uin | ||
| 출력 주파수 | 0Hz ~ 300Hz | ||
| 전력 범위 | 0.4kW ~ 500kW | ||
| 주 제어 성능 | 전압 조절 | V/F, OLVC (오픈 루프 벡터 제어) | |
| 속도 조절 | 100 (OLVC), 1:50 (V/F) | ||
| 시작 토크 | 0.5Hz: 150% (OLVC), 1Hz: 150% (OLVC) | ||
| 토크 정확성 | ≤ 5% (OLVC) | ||
| 토크 펄스 | ≤ 2% (OLVC) | ||
| 안정적인 동작 속도 정확성 | ≤ 1% n0 (명상 상태) | ||
| 결의 | 00.01Hz (디지트), 0.1%×최대. 주파수 (애날로그) | ||
| 토크 부스트 | 0.1s ~ 3600min | ||
| 토크 부스트 | 00.1% ~ 30.0% | ||
| 과부하 | E, G 타입: 150%의 가등식 출력 전류, 1분 P 타입: 110%의 가등식 출력 전류, 1분 | ||
| V/F | 4 종류: V/F (사용자 프로그램) 및 램프 (2.0 파워, 1.7 파워, 1.2 파워) | ||
| DC 브레이킹 | 주입 주파수: 0.0% ~ 100.0% 최대 주파수 주입 전류: 0.0% ~ 300.0% 등급 전류 주입 시간: 0.00s ~ 60.00s | ||
| 동적 브레이크 | 22kW 이하의 모델은 내장 브레이크 유닛을 가지고 있습니다 브레이크 속도: 0.0% ~ 100.0% 기본 동전 동전압: 390V (220V 전압 수준 제품) 780V (380V 전압 수준 제품) 1125V (690V 전압 수준 제품) |
||
| 달리기 | 조그 주파수: 0.00Hz ~ 최대 주파수 조그 가속 속도: 0.1s ~ 600.0s 주행 간격 시간: 0.1s ~ 600.0s |
||
| 미리 설정 | 16개의 미리 설정된 속도 (제어 단말기로 결정) | ||
| AVR | 입력 전원 공급 전압이 변경되었을 때 모터 V/F의 출력 전압을 유지 | ||
| 특수 제어 기능 | 내장된 PID | 닫힌 루프 제어 시스템을 쉽게 구축 | |
| PMSM 부드러운 시작 그리드 라이드 기능 | PMSM를 구동 할 때 (장전 자석 동기 모터) 그리드 주파수, 스위치는 전류 영향없이 그리드에서 전원 공급을 얻기 위해 행동하고 VFD는 실행을 중지합니다. | ||
| 고급 기능 블록 | 2 프로그래밍 가능한 논리 제어 블록, 1 프로그래밍 가능한 바이너리-십진 변환 블록, 2 프로그래밍 가능한 비교 블록, 3 프로그래밍 가능한 수학적 블록, 고급 기능을 쉽게 개발 | ||
| 입력/출력 함수 | 참고 자료 | 숫자: 키보드, UP/DOWN 터미널, 미리 설정된 속도, 펄스, 통신 | |
| 아날로그: AI1: 0V ~ 10V, 0(4)mA ~ 20mA. AI2: 0V ~ 10V | |||
| 작동 모드 | 키보드, 제어 터미널, 통신 | ||
| 디지털 입력 터미널 | DI1 ~ DI7: 7 가지 방식으로 프로그래밍 가능한 단말기, 포스. 그리고 네가. 논리적 선택 사항이며, DI6는 펄스 입력으로 설정 될 수 있습니다, 0Hz ~ 60Hz; DI7는 고 주파수 펄스 입력 (1kHz ~ 50.0kHz) 또는 PTC 열전도 입력 | ||
| 디지털 출력 단말기 | DO1 ~ DO2: 2 가지 방식으로 프로그래밍 가능한 디지털 출력 단말기, 최대 출력 전류: 50mA (각 방향), DO2는 출력 펄스 (0.1kHz ~ 50.0kHz) 및 출력 PWM (10kHz) 로 단말기가 될 수 있습니다. | ||
| 아날로그 출력 터미널 | AO1: 프로그래밍 가능한 아날로그 출력 단말기, 0V-10V, 0 ((4) mA ~ 20mA. | ||
| 릴레이 출력 | 2 개의 프로그래밍 가능한 정상 개방형 릴레, 접촉자 데이터:AC250V/2A ((COSφ=1), AC250V/1A ((COSφ=0.4), DC30V/1A | ||
| 의사소통 | 인터페이스 | RS485, RJ45 | |
| 조약 | 모드버스 RTU | ||
| 환경 | 고도 | 1000m, 1000m-3000m, 100m 당 1%의 명산 전류 감소 | |
| 작동 온도 | -20°C~+40°C (40°C~55°C에서 열을 낮추는 작업) | ||
| 습도 | <90% RH, 응축되지 않습니다. | ||
| 진동 | <5.9m/s2 (0.6g) | ||
| 저장 온도 | -40 °C~+70 °C | ||
| 운영 환경 | 실내, 직접 햇빛, 불화성, 부식 가스와 액체, 전기 전도성 물질의 오염이 없습니다. | ||

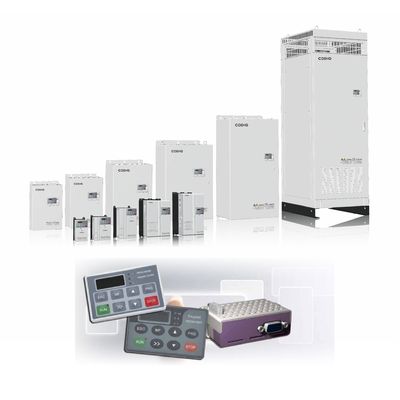

| 선택용 모듈 | HV232, HVUSB, Profibus 모듈, 키보드 팔레트, HV 관리자 (PC 도구), 3단계 전압 감지 모듈 | ||
| 보호 기능 | 출력 부족, 과전류, 과부하, 과전압, 과전압, 단계 손실, 과열, 외부 트립 등 | ||
| 효율성 | 1.5kW 이하: ≥89% 2.2kW ~ 22kW: ≥93% 30kW 이상: ≥95% |
||
| 장착 방법 | 캐비닛 설치, 패널을 통해, 표면 장착 | ||
| 침입 보호 | IP20, IP21 (선택 장치 추가) | ||
| 냉각 방법 | 220V/0.4kW ((0.5hp) 모델은 자연 냉각, 다른 강제 공기 냉각 | ||
