HV510 변주 주파수 드라이브 벡터 인버터 VFD 벡터 주파수 변환기
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | COENG |
| 인증 | EC |
| 모델 번호 | HV510 |
| 최소 주문 수량 | 1 |
| 포장 세부 사항 | 통, 합판 상자 |
| 배달 시간 | 0 일 |
| 지불 조건 | L/C, T/T, 웨스턴 유니온 |
| 공급 능력 | 20000/세트 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
WhatsApp:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 입력 전압 | 380V(-15%) - 480V(+10%), 3상 | 입력 전원 주파수 | (50Hz/60Hz)±5% |
|---|---|---|---|
| 입력 전압 불균형 | ≤3% | 출력 전압 | 0V 입력 전압 |
| 출력 주파수 | 0Hz-1500Hz | 보호 등급 | IP20 |
| 냉각 방법 | 공기 냉각 | 습도 | 15%~95%, 응고가 없습니다. |
| 강조하다 | HV510 변주 주파수 드라이브,벡터 인버터,VFD 벡터 주파수 변환기 |
||
제품 설명

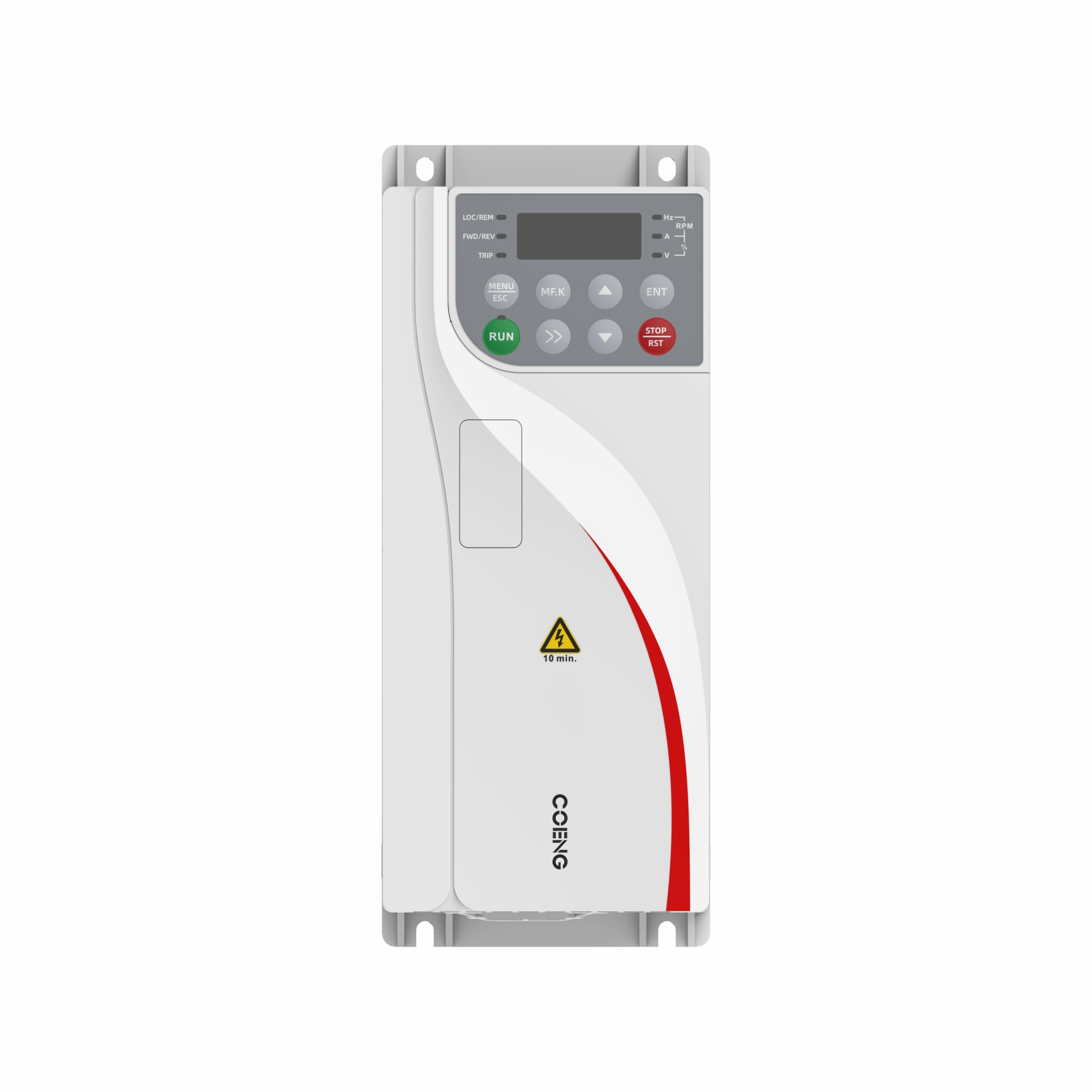

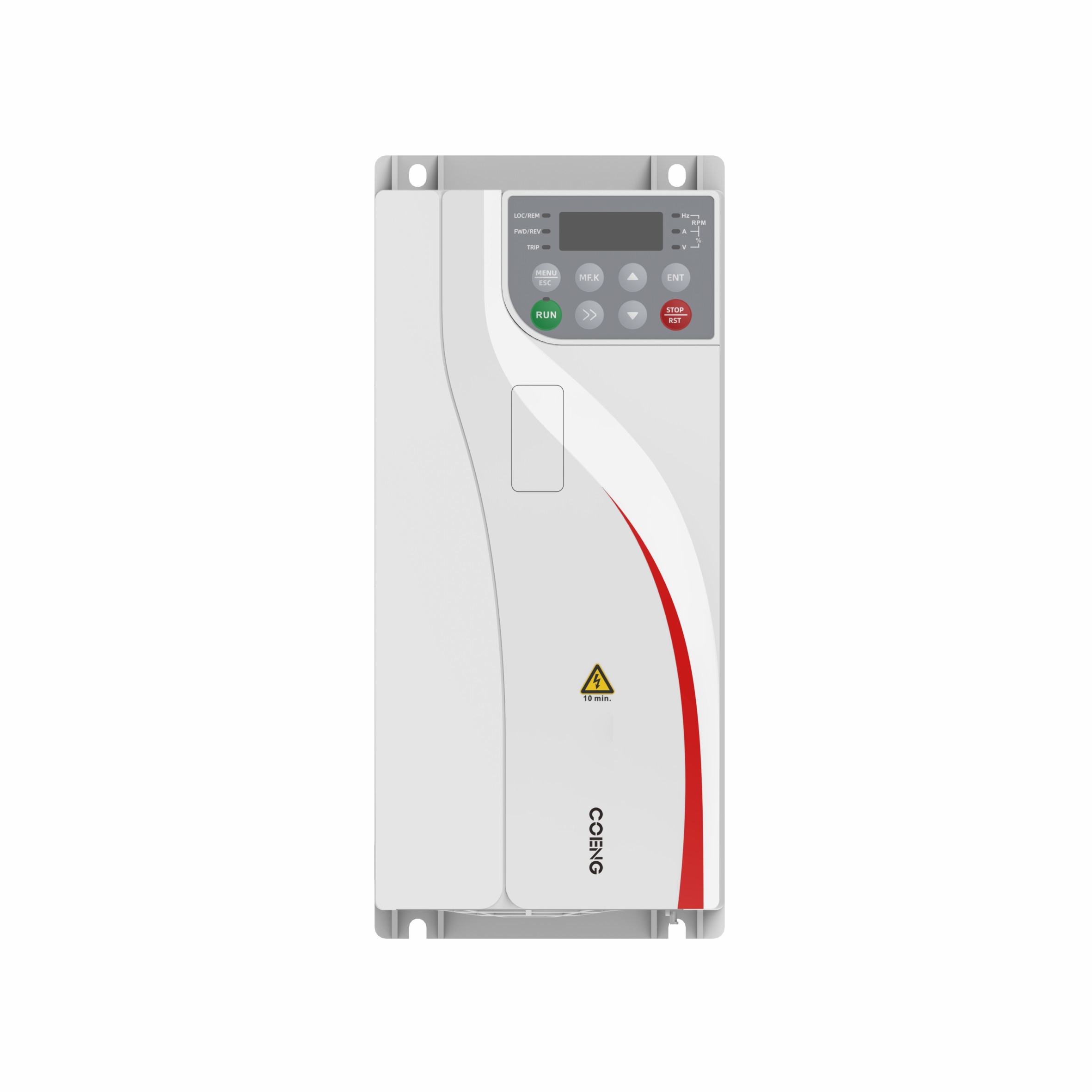

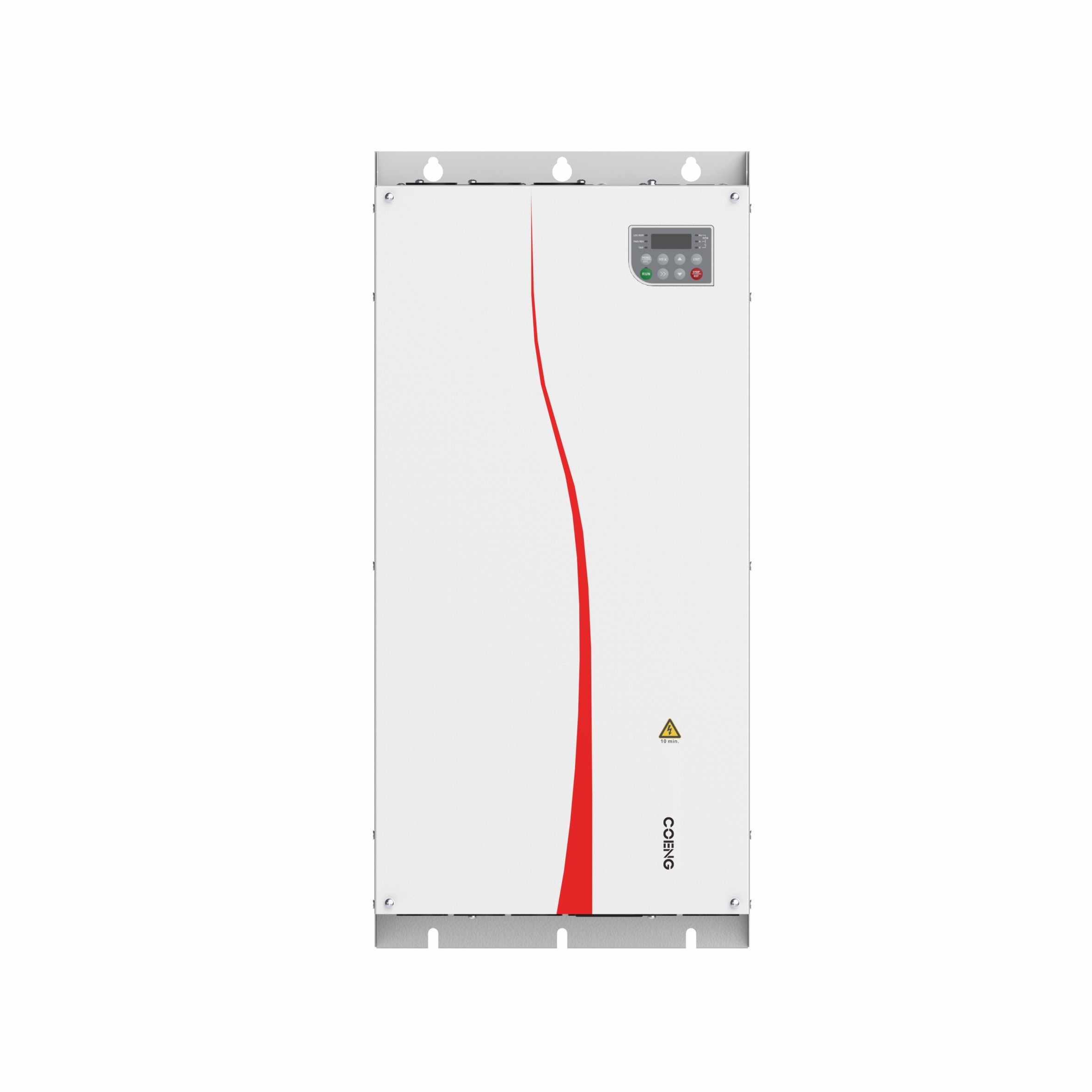

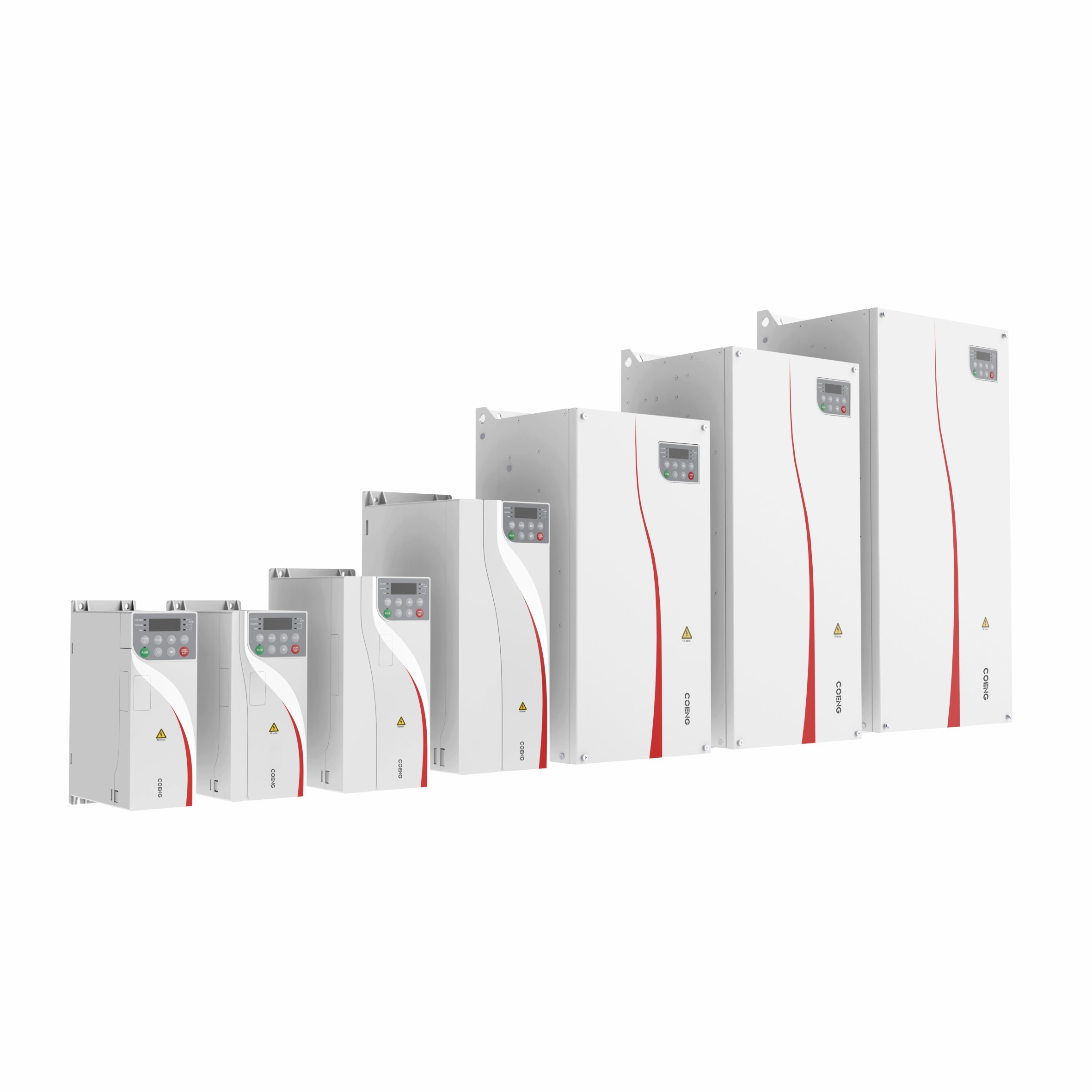

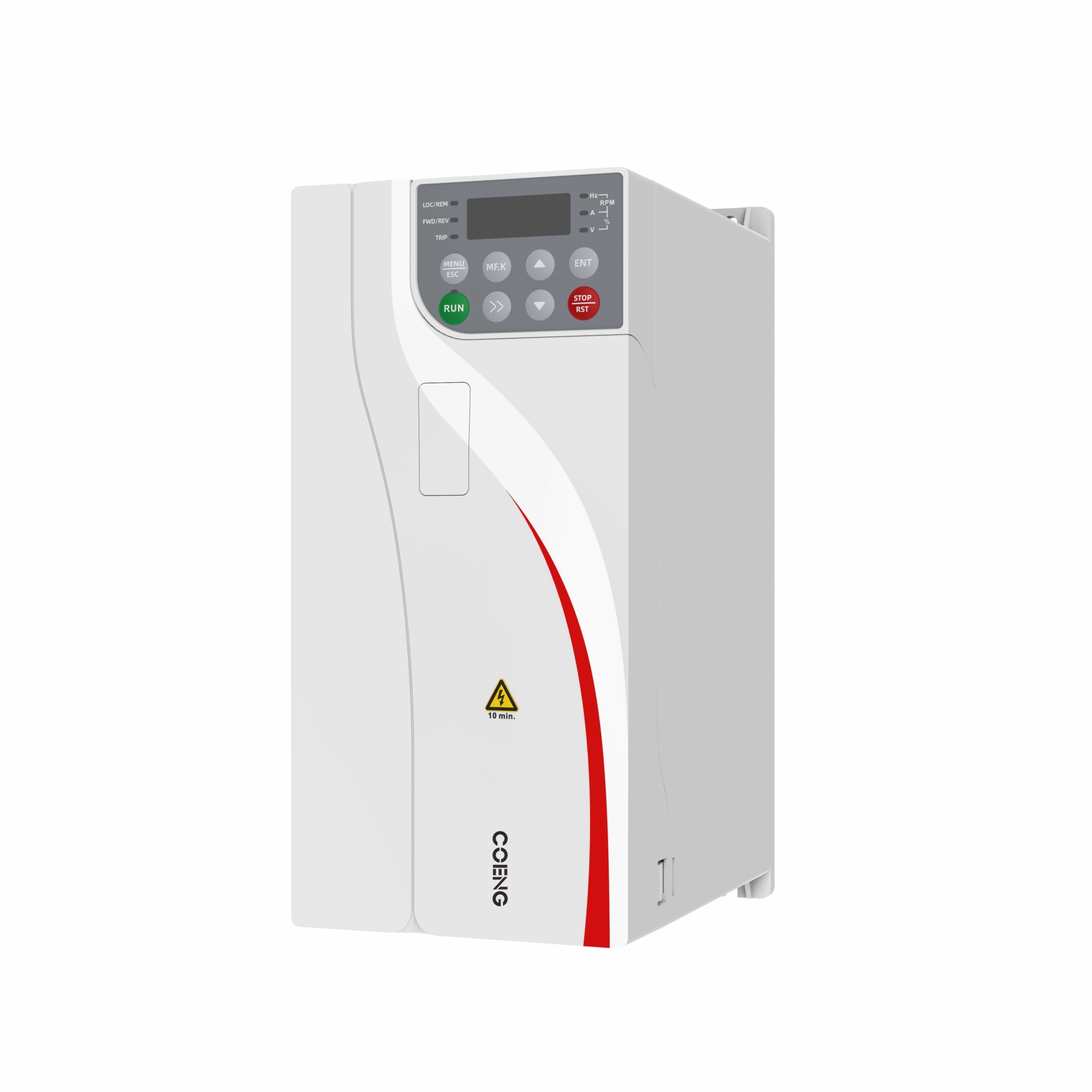

HV510 고성능 변주 주파수 드라이브 벡터 인버터 VFD 벡터 주파수 변환기
변주 주파수 드라이브 벡터 인버터 제품 설명
HV510 시리즈의 주파수 인버터는 새로운 세대의 고성능 벡터 인버터입니다.새로운 고성능 오픈 및 클로즈 루프 벡터 제어 기술을 채택하여 비동기 모터 및 영구 자석 동기 모터 제어 드라이브를 지원합니다.; 우수한 성능, 향상된 성능 및 높은 전력 밀도 설계는 산업 성능을 향상시킵니다 제품의 사용 편의성, 신뢰성, 환경 안정성, 기능 다양성,응용 프로그램 유연성 및 응용 환경의 다른 장점은 설계 표준을 개선하고 설치 공간을 최적화했습니다., 등, 많은 측면에서 사용자 경험을 향상.HV510 시리즈 주파수 인버터 고성능 벡터 인버터의 새로운 세대입니다.새로운 고성능 오픈 및 클로즈 루프 벡터 제어 기술을 채택하여 비동기 모터 및 영구 자석 동기 모터 제어 드라이브를 지원합니다.; 우수한 성능, 향상된 성능 및 높은 전력 밀도 설계는 산업 성능을 향상시킵니다 제품의 사용 편의성, 신뢰성, 환경 안정성, 기능 다양성,응용 프로그램 유연성 및 응용 환경의 다른 장점은 설계 표준을 개선하고 설치 공간을 최적화했습니다., 등, 많은 측면에서 사용자 경험을 개선합니다.
HV510 시리즈 주파수 인버터 다양한 자동 생산 장비를 구동하는 데 널리 사용됩니다. 금속, 리프팅, 석유, 기계 도구, 플라스틱, 금속 제품, 종이 제조,직물, 인쇄 및 포장 등
변주 주파수 드라이브 벡터 인버터 기술 사양
|
기술 사양 |
||
|
힘 |
입력 전압 (Uin) |
380V (-15%) - 480V (+10%), 3단계 |
|
입력 전력 |
(50Hz/60Hz) ± 5% |
|
|
입력 전압 |
≤ 3% |
|
|
출력 전압 |
0V 입력 전압 |
|
|
출력 주파수 |
0Hz~1500Hz |
|
|
통제 |
모터 타입 |
아시크론 모터/ 영구 자석 동기 모터 |
|
제어 모드 |
V/F, OLVC (오픈 루프 벡터 제어), CLVC (폐기된 루프 벡터 제어) |
|
|
속도 범위 |
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
시작 토크 |
VF: 100% (0.5Hz); OLVC: 150% (0.5Hz); CLVC: 200% (0Hz) |
|
|
토크 정밀도 |
벡터 제어 모드에서 ≤±5% |
|
|
토크 펄스 |
벡터 제어 모드에서 ≤±5% |
|
|
속도 안정성 |
OLVC: 0.2%; CLVC: 0.1% |
|
|
토크 반응 |
≤ 5ms, 벡터 제어 모드 |
|
|
가속/데셀 |
0.0초3200.0초; 0.0분3200.0분 |
|
|
토크 증폭 |
00.0%~30.0% |
|
|
과부하 용량 |
G 모델: 150% 1분/5분, 180% 3초/5분 |
|
|
V/F 곡선 |
직선형, 다점형, V/F 반 분리 모드, V/F 완전 분리 모드 |
|
|
입력 주파수 해상도 |
디지털 설정: 0.01Hz; 아날로그 설정: 0.01Hz |
|
|
주요 |
가속/연속 곡선 |
직선, S 곡선 |
|
간단한 PLC, 여러 속도 참조 |
16개의 속도 세그먼트 제어 단말기를 통해 지원 |
|
|
자동 전압 조절 (AVR) |
네트워크 전압이 특정 범위 내에서 변할 때 자동으로 출력 전압을 일정하게 유지 |
|
|
고정 길이 조절 |
고정 길이 조절 |
|
|
내장된 PID |
쉽게 닫힌 루프 제어 시스템을 형성 |
|
|
멀티 모터 전환 |
모터 매개 변수 2 세트를 사용하면 2 모터 사이의 전환이 실현 될 수 있습니다 |
|
|
가상 IO |
8개의 가상 DI/DO 세트를 통해 간단한 논리 제어가 실현될 수 있습니다. |
|
|
초전압 / 초전류 스탠드 제어 |
현재와 전압은 과류와 과압으로 인한 빈번한 여행을 방지하기 위해 작동 중에 자동으로 제한 될 수 있습니다. |
|
|
전력 고장 후 다시 시작 |
인버터는 전력 장애 후 다시 전원을 켜면 자동으로 작동 할 수 있습니다 |
|
|
고속 전류 제한 |
빈번 한 과류 고장 을 피할 수 있다 |
|
|
입력 및 |
주파수 참조 모드 |
키보드, 터미널 UP/DOWN, 멀티 레퍼런스, 펄스 레퍼런스, 통신 |
|
아날로그 입력 단말기 |
AI1, AI2: 0V-10V/0 (4)mA-20mA |
|
|
디지털 입력 단말기 |
DI1-DI5, 5개의 프로그래밍 가능한 디지털 입력 단말기, 광 단열, 싱킹/소싱 입력과 호환된다. |
|
|
디지털 출력 단말기 |
개방형 집합기 출력; 출력 전압 범위: 0V-24V; 전류 부하 용량: 50mA. |
|
|
아날로그 출력 단말기 |
1채널 0V-10V/0(4)mA-20mA |
|
|
릴레이 출력 |
1채널 형식 C 접촉, NO+NC |
|
|
대응 |
통신 프로토콜 |
모드버스 RTU (표준 구성); 프로피버스-DP, CANopen, 프로피넷 IO, 모드버스 TCP/IP, 에더캐트, 에더넷/IP (선택형 구성) |
|
사용 |
고도 |
≤1000m: 절감할 필요가 없습니다; 1000-3000m: 현재 절감 100m 당 1% 증가 |
|
실내 온도 |
-25°C-+40°C (40°C~55°C 범위에서 절개가 허용된다) |
|
|
습도 |
15%~95%, 응축이 없습니다. |
|
|
진동 |
3M3, IEC60721-3-3 |
|
|
저장 온도 |
-40°C-+70°C |
|
|
운영 장소 |
직접 햇빛, 연화성 및 부식성 가스, 액체 및 전도성 입자 등이 없는 실내 |
|
|
선택용 액세서리 |
인코더 카드, 통신 확장 카드, IO 확장 카드 |
|
|
보호 |
단류, 과류, 과부하, 과전압, 과전압, 단계 손실, 과온, 외부 장애 등으로부터 보호 |
|
|
설치 방법 |
칸막이에 설치된 것 |
|
|
보호 등급 |
IP20 |
|
|
냉각 방법 |
공기 냉각 |
|
변주 주파수 드라이브 벡터 인버터 제품 특성
안전하고 신뢰할 수 있습니다
신뢰성 있는 구조 설계
- 혁신적 독립적인 공기 도관 설계는 제품의 열 분산 성능과 환경 적응력을 향상시킵니다.
- 책형 디자인으로 사용자의 캐비닛에 설치 공간을 크게 절약
전문 열 설계
- 효율적이고 정확한 열 시뮬레이션 플랫폼 소프트웨어를 채택하여 전체 기계의 열 신뢰성을 보장합니다.
- 첨단 열 테스트 및 검증 기술 및 장치는 열 설계의 이론적 결과를 효과적으로 테스트합니다.
엄격한 온도 상승 테스트
- 전체 기계 온도 상승 테스트는 엄격한 풀 로드 및 과부하 검증 테스트 절차를 채택
- 높은 온도 및 부하 고령화, 효율적으로 장치의 분산 장애를 방지하고 차단
효과적 반 간섭 설계
- 인버터에서 생성되는 고주파 하모닉을 효과적으로 억제 할 수있는 C3 필터
- EMC 획기적인 설계는 효과적으로 땅으로 누출 전류를 줄일 수 있습니다
포괄적인 보호장치
- 전체 시리즈는 과전압, 과전압, 과전류, 단계 손실, 과속, 로터 차단, 과부하, 모터 온도 보호,그리고 지상으로 단축.
- 고장 유형의 심각성에 따라 매일 유지 관리를 촉진하기 위해 조기 경고, 고장 종료 및 지속적인 작동으로 설정 할 수 있습니다.
뛰어난 성능
첨단 모터 드라이브 기술
- 고성능 전류 벡터 조절을 달성하기 위해 비동기 모터와 동기 모터를 지원 할 수 있습니다.
- 모터 매개 변수 전환 제어 두 세트를 지원 할 수 있습니다
- 모터 속도 및 토크 모드 조절을 지원 할 수 있습니다.
풍부한 자기 학습 기능
- 정확한 모터 매개 변수 자기 식별 능력 모터 제어 정확성과 응답 속도를 향상
- 다양한 시나리오에서 모터 식별 요구를 지원하기 위해 다양하고 포괄적인 자기 학습 모드
완벽한 브레이킹 기능
- 동전 브레이킹 기능의 시작 및 중지 지원
- 과잉 흥분 기능은 가속 도중 버스 전압 상승을 효과적으로 억제하고 빈번한 과압 고장을 피할 수 있습니다.
- 모든 시리즈는 설치 공간과 전기 비용을 절약하는 내장 브레이킹 단위를 가질 수 있습니다.
강력한 과부하 능력
- 극심한 부하 조건에서 오랫동안 안정적으로 작동 할 수있는 높은 과부하 용량
- 가벼운 과부하 용량: 1분 동안 1.1배 가량, 10초 동안 1.5배 가량
- 중량 과부하 용량: 1분 동안 1.5배 가량의 가량 전류 작동, 3초 동안 2배 가량의 가량 전류 작동
풍부한 기능
다양화된 확장 함수
- 통신 카드 옵션, 다양한 현재 주류 통신 프로토콜을 지원합니다: Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP 등.
- 엔코더 카드 옵션, 인크리멘탈 및 리소더 엔코더 배선을 지원합니다
- I/O 터미널 카드 옵션은 터미널 기능을 더 풍부하게 만듭니다
- 외부 키보드 옵션은 더 쉽고 쉽게 디버깅을 합니다
참고: 옵션 I/O 단말기 확장 카드와 통신 확장 카드는 동일한 확장 카드 슬롯에 있으며 동시에 설치 및 사용할 수 없습니다.
백그라운드 빠른 디버깅 소프트웨어
- 인버터 이벤트 기록 및 가상 오실로스코프 기능을 지원합니다.
- 매개 변수 편집 및 상태 모니터링을 지원하여 디버깅 및 유지보수를 더 편리하게합니다.
고주파 출력
- 출력은 1500Hz까지 도달 할 수 있으며 고 주파수 및 고속 모터에 적합합니다.
특징 응용 프로그램 소프트웨어 기능
- 마스터-스크래브 제어: 2개 이상의 모터를 마스터-스크래브 동기 제어할 수 있습니다.
- 간단한 PLC 기능: 최대 16 세그먼트 타이밍 및 고정 속도 사이클 작동을 완료 할 수 있습니다.
- PID 기능: 일정한 온도, 일정한 압력, 긴장 등과 같은 프로세스 제어용 폐쇄 루프 시스템에 적합합니다.
- 가상 I/O: 간단한 설정으로 간단한 내부 논리 제어가 가능합니다.
- 전력 끊기 및 재시작 기능: 작동 중 인버터 전원이 꺼지고 다시 켜지면 자동 작동을 실현 할 수 있습니다.
- 멀티 모터 스위칭 기능: 스위칭 제어 달성 모터 매개 변수 두 세트를 저장 할 수 있습니다.
- 제로 세르보 기능: 폐쇄 루프 제어 중에, 제로 속도 휘저기 효과를 달성하기 위해 제로 속도에서 모터를 잠그게 할 수 있습니다.
- 스윙 주파수 기능: 스핀드 와일링의 품질을 향상시킬 수있는 섬유 및 화학 섬유 처리 장비에 적합합니다.
- 무작위 PWM 깊이: 모터의 거친 소음을 향상시킬 수 있습니다.
- 인코더 리던던트 동작: 닫힌 루프 동작에 적합합니다. 인코더가 고장 났을 때 자동으로 오픈 루프 동작으로 전환 할 수 있습니다.
