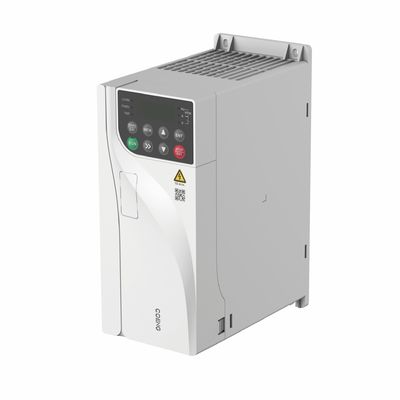

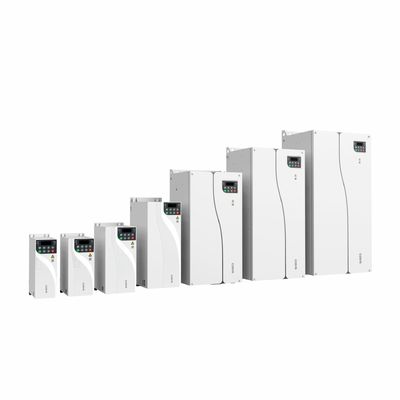

HV350 일반용 VFD 벡터 주파수 인버터 비동기 모터 드라이브 제어용 변주 주파수 변환기

기술 데이터

프로젝트

사양 설명 및 기술 데이터

전원 입력/
산출

입력 전압

입력 전압: 380V(-15%) ~ 480V(+10%) 위상: 3상

입력 전원 주파수

50Hz/60Hz ±5%

입력 전압 불균형

≤3%

출력 전압

OV-입력 전압

출력 주파수

0~600Hz

모터 유형

비동기 모터

마스터 컨트롤 성능

제어 모드

V/F, OLVC(개루프 벡터 제어), CLVC(폐루프 벡터 제어)

속도 범위

1:10 V/F, 1:100 OLVC, 1:1000 CLVC

시동 토크

OLVC: 150%(0.5Hz), CLVC: 200%(OHz)

토크 정밀도

≤±5%, 벡터 제어 모드에서

토크 리플

≤±5%, 벡터 제어 모드에서

속도 안정성

OLVC, 0.2%; CLVC: 0.1%

토크 응답

≤5ms, 벡터 제어 모드에서

가속/감속 시간

0.0초~3200.0초; 0.0분~3200.0분

토크 부스트

0.0%~30.0%

과부하 용량

G 모델: 150% 1분/5분; 180% 10초/5분; P 모델: 110% 1분/5분; 150% 10초/5분

V/F 곡선

직선형, 다점형, V/F 반분리모드, V/F 완전분리모드

입력 주파수 분해능

디지털 설정: 0.01Hz, 아날로그 설정: 0.01Hz

가속/감속 곡선

직선과 S자 곡선

주요 기능

간단한 PLC, 다중 속도 제어

제어 단자를 통해 지원되는 16개 속도 세그먼트

자동 전압 조절 (AVR)

그리드 전압이 일정 범위 내에서 변동할 경우 출력 전압을 자동으로 일정하게 유지합니다.

고정 길이 제어

고정 길이 제어

내장 PID

간편하게 폐쇄 루프 제어 시스템을 형성합니다.

다중 모터 스위칭

두 모터를 제어하기 위해 두 그룹의 모터 매개변수 간 전환

가상 I/O

8개의 가상 DI/DO 그룹으로 간단한 로직 제어 가능

과전압/과전류 정지 제어

운전 중 전류 및 전압을 자동으로 제한하여 잦은 과전류나 과전압으로 인한 인버터 트립을 방지합니다.

정전 후 재시작

정전 및 복구 후 인버터는 자동으로 작동하기 전에 설정된 시간 동안 대기합니다.

빠른 전류 제한

인버터에서 자주 발생하는 과전류 오류를 방지합니다.

주파수 설정 방법

키패드; 터미널 UP/DOWN; 다중 참조; 펄스 참조; 통신

전원 입력/ 출력

아날로그 입력 단자

AI1, AI2: 0V~10V/ 0(4)mA~20mA

디지털 입력 단자

DI1-DI5, 광절연 기능이 있는 5개의 프로그래밍 가능 디지털 입력 단자, 두 가지 모두와 호환 가능
싱킹/소싱 입력.
DI5는 최대 입력 주파수 100kHz로 고속 펄스 입력을 지원합니다.

디지털 출력 단자

오픈 컬렉터 출력; 출력 전압 범위: 0V~24V; 전류 부하 용량: 50mA.
DO1은 최대 출력 주파수 100kHz의 고속 펄스 출력을 지원합니다.

아날로그 출력 단자

1채널 0V ~ 10V/0(4)mA ~ 20mA

릴레이 출력

1채널 Form C 접점, NO+NC

의사소통

통신 프로토콜

Modbus RTU(표준 구성); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP(선택 구성)

주변환경
요구 사항

고도

≤1000m: 디레이팅 필요 없음
1000~3000m : 100m 증가시 1%씩 감소

주변 온도

-25℃～+40℃ (40~55℃ 사이에서는 디레이팅 허용)

습기

15% ~ 95%, 결로 현상 없음

진동

3M3, IEC60721-3-3

보관 온도

-40°C~+70°C

설치장소

실내, 직사광선 없음, 가연성, 부식성 가스, 액체 및 전도성 물질 없음
입자.

옵션 액세서리

인코더 카드, 통신 확장 카드, IO 확장 카드

보호

단락, 과전류, 과부하, 과전압, 저전압, 결상 등에 대한 보호
과열, 외부 오류 등

설치 방법

캐비닛에 설치

보호 등급

IP20

냉각 방식

공기 냉각
