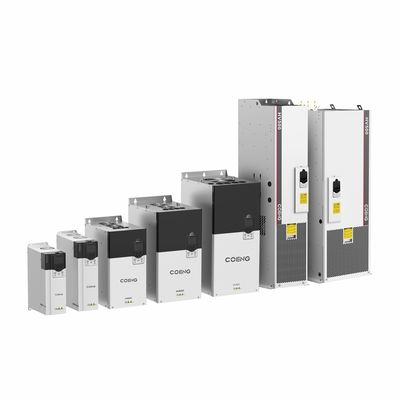

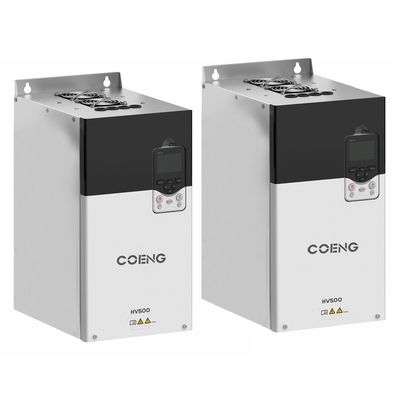

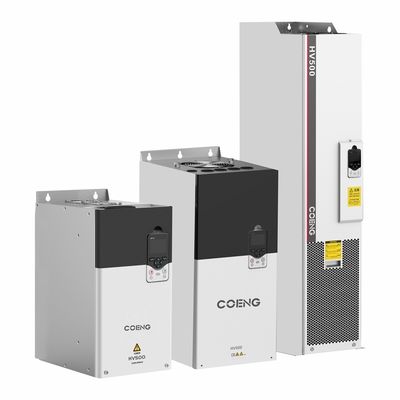

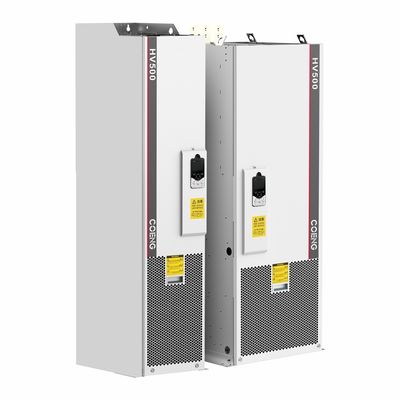

에너지 효율적인 HV500 VFD 220V ~ 690V 시스템에 대한 저전압 엔지니어링 솔루션
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | COENG |
| 인증 | CE, IEC |
| 모델 번호 | HV500-8 |
| 최소 주문 수량 | 1 |
| 포장 세부 사항 | 목재 케이스 |
| 배달 시간 | 0 일 |
| 지불 조건 | L/C, T/T |
| 공급 능력 | 20000SETS/YEAR |
무료샘플과 쿠폰을 위해 나와 연락하세요.
WhatsApp:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 모터 타입 | 비동기 모터, 동기 모터 | 제어 방법 | V/F, OLVC(개방 루프 벡터 제어), CLVC(폐쇄 루프 벡터 제어) |
|---|---|---|---|
| 가속 및 느림 시간 | 00.0s~3200.0s, 0.0min~3200.0min | 스타트 토크 | VF: 100% (0.5Hz), OLVC: 150% (0.5Hz), CLVC: 180% (0Hz) |
| 속도 조절 정밀도 | OLVC 0.2%, CLVC 0.01% | OEM | 그래요 |
| 출력 Uout | 0V-입력 Uin | 출력 주파수 | 0Hz~500Hz |
| 강조하다 | 220V~690V VFD,에너지 효율적인 VFD,저전압 엔지니어링 VFD |
||
제품 설명
성능 특성
백엔드 빠른 디버깅 소프트웨어
강력하고 사용하기 쉬운 기능으로 매개 변수 설정, 실시간 오실로스코프, 오류 기록, 이벤트 기록 등
뛰어난 성능
제로 속도의 서스펜싱
토크 반응 1-3ms
극히 낮은 동적 속도 하락 및 동적 속도 하락 동등
우수한 견고성
정확한 오프라인/온라인 모터 모델 식별
여러 가지 필요 를 충족 시킨다
사용자 경험을 개선하기 위한 표준 LCD 패널
마스터-스래브 제어 기능
확장 가능한 통신 카드, 암호화 디스크 카드, 전압 감지 카드
사용 편의성
외부 24V DC 입력 전원이 지원됩니다.
설치 컨트롤을 절약하기 위해 내장 브레이크 단위가 가능합니다.
원활한 나란히 설치를 지원하기 위한 책 스타일 설계
보편성
여러 국제 표준 인증서 통과, RoHS 지침에 따라;
V/F, OLVC 및 CLVC 제어 지원
여러 통신 프로토콜 지원
비동기 및 영구 자석 동기 모터 지원
내구성
기계적인 진동 수준 3M3
독립적인 공기관 설계
정형 코팅 자동 스프레이링
제품 안전 적용을 용이하게 하기 위해 내장된 동적 접점 온도 모델
주요 매개 변수
| 모델 | HV500 저전압 엔지니어링 단일 드라이브 인버터 | |
| i입력/출력 힘 |
입력 Uin | 200V (-15%) ~ 240V (+ 10%) 3단계, 380V (-15%) ~ 480V (+ 10%) 3단계, |
| 500V (-15%) ~ 690V (+10%) 3단계 | ||
| 입력 주파수 | 50Hz/60Hz±5% | |
| Uin의 불균형 정도 | ≤ 3% | |
| 출력 Uout | 0V~입수 Uin | |
| 출력 주파수 | 0Hz~500Hz | |
| 전력 범위 | 2.2kW~560kW | |
| 통제 성능 |
모터 타입 | 비동기 / 동기 |
| 제어 방법 | V/F, OLVC (오픈 루프 벡터 제어), CLVC (클로즈 루프 벡터 제어) | |
| 속도 조절 범위 | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| 시작 토크 | VF: 100% (0.5Hz), OLVC: 150% (0.5Hz), CLVC: 180% (0Hz) | |
| 토크 정밀성 | ≤5% 벡터 제어 | |
| 토크 펄스 | ≤5% 벡터 제어 | |
| 속도 조절 정확성 | OLVC 0.2%, CLVC 0.01% | |
| 토크 반응 | <5ms, 벡터 제어 | |
| 동적 속도 감소 | OLVC <0.5%*s, CLVC <0.3%*s | |
| 가속 및 느림 시간 | 00.0s~3200.0s, 0.0min~3200.0min | |
| 토크 리프팅 | 00.0%~30.0% | |
| 과부하 | 무거운 부하 적용 150% 1분/5분, 가벼운 부하 적용 110% 1분/5분 | |
| V/F 곡선 | 여러 방식: 선형 V/F 곡선, 5 종류의 토크 감소 특성 곡선 모드 (2.0 파워, 1.8 파워, 1.6 파워, 1.4 파워, 1.2 파워), 사용자 정의 VF 곡선 | |
| 입력 주파수 정확성 | 디지털: 0.01Hz, 아날로그: 0.01Hz | |
| 통제 성능 |
가속 및 느림 곡선 | 직선, S 곡선 |
| 여러 속도 단계 동작 | 16-속도 단계 제어 단말기를 통해 작동 | |
| 자동 전압 조절 (AVR) | 네트워크 전압이 특정 범위 내에서 변경되면 자동으로 출력 전압을 일정하게 유지 | |
| 고정된 길이 | 설정 및 고정 길이 제어 | |
| 내장 PID | 그것은 쉽게 폐쇄 루프 제어 시스템을 구축 할 수 있습니다 | |
| 연장 기능 | 자유 함수 블록 | |
| i입력/출력 | 설정 주파수 | 키보드, UP/DOWN 터미널, 여러 속도 단계 작동, 터미널 펄싱, COM |
| 힘 | ||
| 아날로그 입력 단말기 | AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA | |
| 디지털 입력 터미널 | DI1-DI6, 6개의 프로그래밍 가능한 디지털 입력 터미널, 광 결합체 격리, 배수/원 입력과 호환 | |
| 디지털 입력/출력 단말기 | DIO1: 빠른 펄스 출력, 정상적인 입력/출력; DIO2: 빠른 펄스 출력, 정상적인 입력/출력 | |
| 아놀로그 출력 터미널 | 2 스트링 0V~10V/0 (4) mA~20mA | |
| 릴레이 출력 | 2strings 연락형식C | |
| 모터 온도 감지 | 지원 PT100/PT1000/KTY84 | |
| STO 인터페이스 | SIL3/PLe 안전 토크 종료 기능 | |
| 코 | 협약 | Modbus RTU (표준), Profibus,CANopen,profinet,Devicenet,ControlNet |
| 프로핀넷, 디바이스넷, 컨트롤넷 | ||
| t | ||
| 환경 | 고도 | 하강 작업 없이 고도 2000m 내; 2000m~4000m, 100m 상승마다 하강 1% (현행) |
| 작동 온도 | -25°C~+40°C (40°C~55°C) | |
| 습도 | 15%~95%, 응축 없이 | |
| 진동 | 3M3, IEC60721-3-3 | |
| 저장 온도 | -40°C~+70°C | |
| 운영 장소 | 실내, 직접 햇빛, 불화성, 부식성 가스, 액체 및 전도성 입자가 없습니다. | |
| 부속품 | 암호화 카드, 통신 확장 카드, 전압 감지 카드 | |
| 보호 기능 | 단회로, 과전류, 과부하, 과전압, 과전압, 위상 손실, 과온, 외부 결함 등 | |
| 효율성 | 5.5kW ~ 22kW: ≥93%; 30kW 이상: ≥95% | |
| 설치 방법 | 캐비닛 | |
| 보호 수준 | IP20 | |
| 냉각 | 강제 공기 냉각 | |
