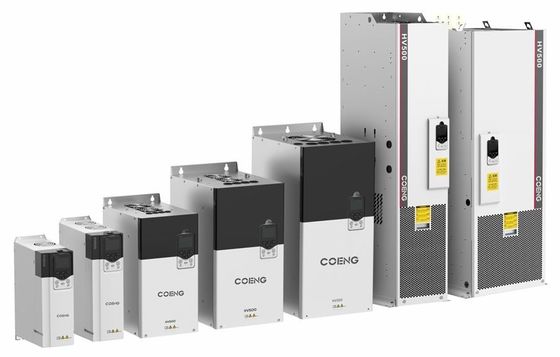

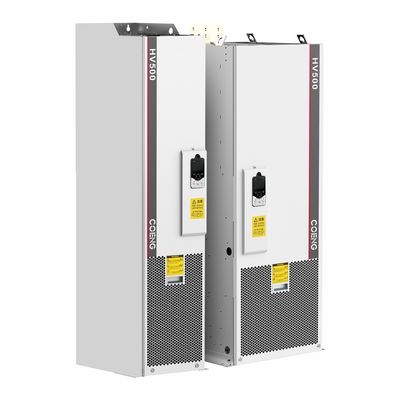

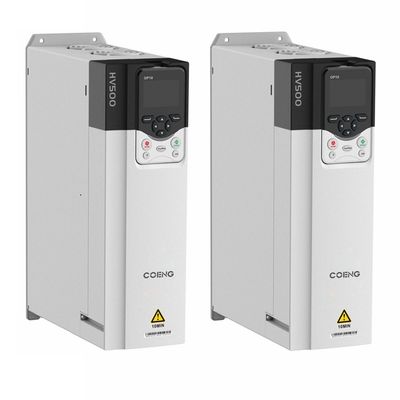

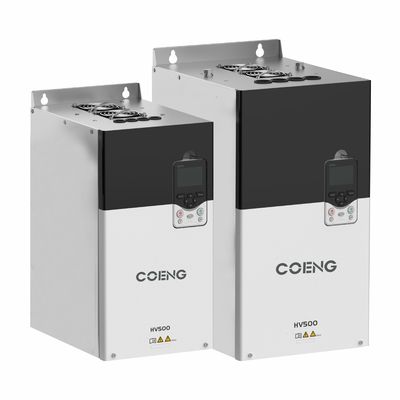

HV500 저전압 엔지니어링 단일 드라이브 인버터 220V 380V 690V 2.2kW ~ 560kW

  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
  • HV500 Low Voltage Engineering Single-Drive Inverter 220V 380V 690V 2.2kW~560kW
원래 장소 중국
브랜드 이름 COENG
인증 EC
모델 번호 HV500
최소 주문 수량 1
포장 세부 사항 통, 합판 상자
배달 시간 0 일
지불 조건 L/C, T/T, 웨스턴 유니온
공급 능력 20000SETS/YEAR

무료샘플과 쿠폰을 위해 나와 연락하세요.

WhatsApp:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
보호 그레이드 IP20 냉각 방식 강제 공기 냉각
효율성 5.5kW~22kW: ≥93%; 30kW 이상: ≥95% 입력 전압 200V (-15%) ~240V (+10%) 3상, 380V (-15%) ~480V (+10%) 3상, 500V (-15%) ~690V (+10%) 3상
입력 주파수 50Hz/60Hz±5% 출력 전압 0V~입력전압
출력 주파수 0Hz~500Hz
강조하다

690V 단일 드라이브 인버터

,

220V 단일 드라이브 인버터

,

380V 단일 드라이브 인버터
메시지를 남겨주세요
제품 설명

성능특징

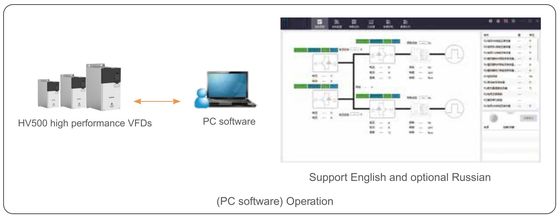

백엔드 빠른 디버깅 소프트웨어



강력하고 사용하기 쉬운 기능으로 매개 변수 설정, 실시간 오실로스코프, 오류 기록, 이벤트 기록 등



뛰어난 성능



제로 속도의 서스펜싱
토크 반응 1-3ms
극히 낮은 동적 속도 하락 및 동적 속도 하락 동등
우수한 견고성
정확한 오프라인/온라인 모터 모델 식별



여러 가지 필요 를 충족 시킨다



사용자 경험을 개선하기 위한 표준 LCD 패널
마스터-스래브 제어 기능
확장 가능한 통신 카드, 암호화 디스크 카드, 전압 감지 카드



사용 편의성



외부 24V DC 입력 전원이 지원됩니다.
설치 컨트롤을 절약하기 위해 내장 브레이크 단위가 가능합니다.
원활한 나란히 설치를 지원하기 위한 책 스타일 설계



보편성



여러 국제 표준 인증서 통과, RoHS 지침에 따라;
V/F, OLVC 및 CLVC 제어 지원
여러 통신 프로토콜 지원
비동기 및 영구 자석 동기 모터 지원



내구성



기계적인 진동 수준 3M3
독립적인 공기관 설계
정형 코팅 자동 스프레이링
제품 안전 적용을 용이하게 하기 위해 내장된 동적 접점 온도 모델



모델 HV500 저전압 엔지니어링 단일 드라이브 인버터
i입력/출력
힘		 입력 Uin 200V (-15%) ~ 240V (+10%) 3단계, 380V (-15%) ~ 480V (+10%) 3단계,
500V (-15%) ~ 690V (+10%) 3단계
입력 주파수 50Hz/60Hz±5%
Uin의 불균형 정도 ≤ 3%
출력 Uout 0V~입수 Uin
출력 주파수 0Hz~500Hz
전력 범위 2.2kW~560kW
통제
성능		 모터 타입 비동기 / 동기
제어 방법 V/F, OLVC (오픈 루프 벡터 제어), CLVC (클로즈 루프 벡터 제어)
속도 조절 범위 1:10 V/F, 1:100 OLVC, 1:1000 CLVC
시작 토크 VF: 100% (0.5Hz), OLVC: 150% (0.5Hz), CLVC: 180% (0Hz)
토크 정밀성 ≤5% 벡터 제어
토크 펄스 ≤5% 벡터 제어
속도 조절 정확성 OLVC 0.2%, CLVC 0.01%
토크 반응 <5ms, 벡터 제어
동적 속도 감소 OLVC <0.5%*s, CLVC <0.3%*s
가속 및 느림 시간 00.0s~3200.0s, 0.0min~3200.0min
토크 리프팅 00.0%~30.0%
과부하 무거운 부하 적용 150% 1분/5분, 가벼운 부하 적용 110% 1분/5분
V/F 곡선 여러 방식: 선형 V/F 곡선, 5 종류의 토크 감소 특성 곡선 모드 (2.0 파워, 1.8 파워, 1.6 파워, 1.4 파워, 1.2 파워), 사용자 정의 VF 곡선
입력 주파수 정확성 디지털: 0.01Hz, 아날로그: 0.01Hz
통제
성능		 가속 및 느림 곡선 직선, S 곡선
여러 속도 단계 동작 16-속도 단계 제어 단말기를 통해 작동
자동 전압 조절 (AVR) 네트워크 전압이 특정 범위 내에서 변경되면 자동으로 출력 전압을 일정하게 유지
고정된 길이 설정 및 고정 길이 제어
내장 PID 그것은 쉽게 폐쇄 루프 제어 시스템을 구축 할 수 있습니다
연장 기능 자유 함수 블록
i입력/출력 설정 주파수 키보드, UP/DOWN 터미널, 여러 속도 단계 작동, 터미널 펄싱, COM
힘
아날로그 입력 단말기 AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA
디지털 입력 터미널 DI1-DI6, 6개의 프로그래밍 가능한 디지털 입력 터미널, 광 결합체 격리, 배수/원 입력과 호환
디지털 입력/출력 단말기 DIO1: 빠른 펄스 출력, 정상적인 입력/출력; DIO2: 빠른 펄스 출력, 정상적인 입력/출력
아놀로그 출력 터미널 2 스트링 0V~10V/0 (4) mA~20mA
릴레이 출력 2strings 연락형식C
모터 온도 감지 지원 PT100/PT1000/KTY84
STO 인터페이스 SIL3/PLe 안전 토크 종료 기능
코 협약 Modbus RTU (표준), Profibus,CANopen,profinet,Devicenet,ControlNet
프로핀넷, 디바이스넷, 컨트롤넷
t
환경 고도 하강 작업 없이 고도 2000m 내에서; 2000m~4000m, 100m 상승마다 하강 1% (현행)
작동 온도 -25°C~+40°C (40°C~55°C)
습도 15%~95%, 응축 없이
진동 3M3, IEC60721-3-3
저장 온도 -40°C~+70°C
운영 장소 실내, 직접 햇빛, 불화성, 부식성 가스, 액체 및 전도성 입자가 없습니다.
부속품 암호화 카드, 통신 확장 카드, 전압 감지 카드
보호 기능 단회로, 과전류, 과부하, 과전압, 과전압, 위상 손실, 과온, 외부 결함 등
효율성 5.5kW ~ 22kW: ≥93%; 30kW 이상: ≥95%
설치 방법 캐비닛
보호 수준 IP20
냉각 강제 공기 냉각




HV500 저전압 엔지니어링 단일 드라이브 인버터 220V 380V 690V 2.2kW ~ 560kW 0

HV500 저전압 엔지니어링 단일 드라이브 인버터 220V 380V 690V 2.2kW ~ 560kW 1HV500 저전압 엔지니어링 단일 드라이브 인버터 220V 380V 690V 2.2kW ~ 560kW 2

다음은 변주 주파수 드라이브 (VFD) 의 기능에 대한 소개입니다:

변주 주파수 드라이브 (VFD) 의 기능

  1. 속도 조절기

    • VFD는 공급되는 전력의 주파수와 전압을 조정하여 전기 모터의 속도를 제어하여 정확한 속도 조절을 허용합니다.

  2. 토크 제어

    • 그들은 모터의 토크 출력을 관리 할 수 있으며, 다양한 부하 조건에서 일관된 토크를 필요로하는 응용 프로그램을 가능하게합니다.

  3. 에너지 절약

    • 부하 요구 사항에 따라 모터 속도를 최적화함으로써 VFD는 특히 변수 부하의 응용 프로그램에서 에너지 소비를 크게 줄입니다.

  4. 부드러운 시작

    • VFD는 부드러운 시작 기능을 제공하여 모터가 점차적으로 최대 속도로 증가 할 수 있습니다. 이것은 기계적 스트레스를 줄이고 장비의 수명을 연장합니다.

  5. 운영 유연성

    • VFD는 모터 속도와 방향을 쉽게 조정하여 컨베이어 및 펌프와 같은 다양한 응용 분야에서 운영 유연성을 향상시킵니다.

  6. 개선 된 프로세스 제어

    • 정확한 속도 조절으로 VFD는 프로세스 제어 기능을 향상시켜 제품 품질과 제조 프로세스의 일관성을 향상시킵니다.

  7. 덜 찢어지는 것

    • 급격한 시작 및 정지 현상을 최소화함으로써 VFD는 부품의 기계적 마모를 줄이고, 모터와 관련 장비의 수명을 연장합니다.

  8. 원격 모니터링 및 제어

    • 많은 현대 VFD는 원격 모니터링 및 제어를 가능하게하는 스마트 기술을 갖추고 있으며, 모터 운영의 효율적인 관리를 허용합니다.

  9. 보호 기능

    • VFD에는 종종 과부하, 과류 및 과열에 대한 내장 보호가 포함되어 있으며 모터의 안전한 작동을 보장합니다.

  10. 하모닉 완화

    • 일부 VFD는 작동 중에 생성되는 하모닉을 줄이고 전체 전력 품질을 향상시키고 다른 장비와의 간섭을 줄이기 위해 설계되었습니다.

결론

변주 주파수 드라이브는 현대 산업 응용 분야에서 중요한 역할을 수행하며 에너지 절약과 장비의 수명을 촉진하는 동시에 모터 운영의 효율적인 제어 기능을 제공합니다.다양성 때문에 다양한 분야에 필수적입니다.제조, HVAC 및 재생 에너지 시스템을 포함하여
