동적 속도 감소 및 토크 리프팅을 위한 강압 공기 냉각 변주 주파수 드라이브
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | COENG |
| 인증 | EC |
| 모델 번호 | HV500 |
| 최소 주문 수량 | 1 |
| 포장 세부 사항 | 통, 합판 상자 |
| 배달 시간 | 0 일 |
| 지불 조건 | L/C, T/T, 웨스턴 유니온 |
| 공급 능력 | 20000SETS/YEAR |
무료샘플과 쿠폰을 위해 나와 연락하세요.
WhatsApp:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 보호 그레이드 | IP20 | 냉각 방식 | 강제 공기 냉각 |
|---|---|---|---|
| 효율성 | 5.5kW~22kW: ≥93%; 30kW 이상: ≥95% | 입력 전압 | 200V (-15%) ~240V (+10%) 3상, 380V (-15%) ~480V (+10%) 3상, 500V (-15%) ~690V (+10%) 3상 |
| 입력 주파수 | 50Hz/60Hz±5% | 출력 전압 | 0V~입력전압 |
| 출력 주파수 | 0Hz~500Hz | ||
| 강조하다 | 공기 냉각 변주 주파수 드라이브,변수 주파수 드라이브 토크 리프팅 |
||
제품 설명

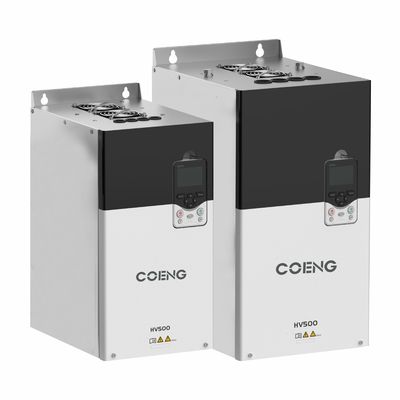

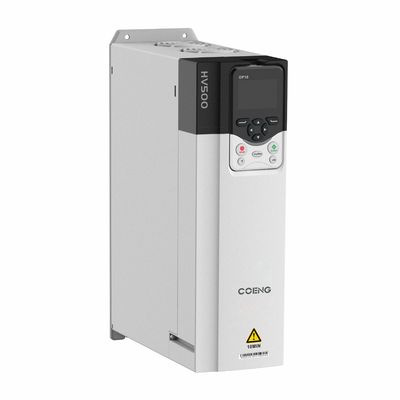

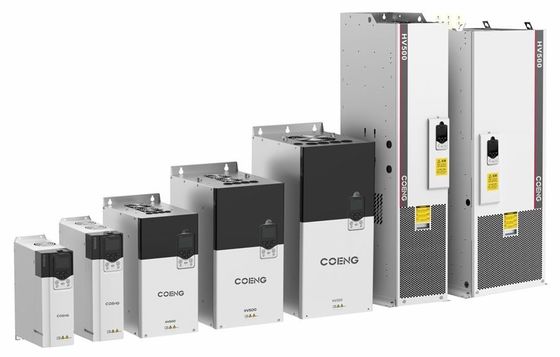

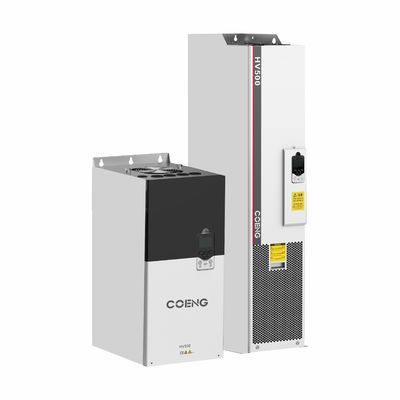

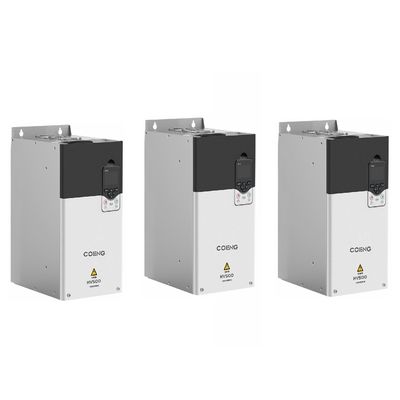

HV500 고성능 VFD 변주 주파수 드라이브 변환기 벡터 제어 주파수 인버터
제품 설명
HD2000 엔지니어링 VFD의 우수한 제어 성능을 기반으로 HV500는 ′′유니버설′′의 제품 개념을 가진 고성능 VFD입니다.사용 용이성 중·고가급 산업용 및 단일 드라이브용.
HV500은 금속공업, 리프팅 장비, 종이 제조, 화학, 광업, 섬유, 육상 전력 및 에너지 저장 산업에서 널리 사용됩니다.
제품특징
HV500 VFD의 특징
내구성
· 부하 작업 중에 3M3 기계적인 진동을 만족시키고 자동차, 금속 등과 같은 혹독한 진동 상황에서 제품의 내구성을 향상시킵니다.
· 민감한 부품에서 분리된 독립적인 공기 통로 설계 및 열악한 환경에 적응력을 향상
· 내장된 동적 접합 온도 모델,유니크 단회로 및 다른 보호 기술,제품의 안전성을 향상
· 세 개의 항 페인트 및 자동 스프레이, 단일 보드 및 전체 기계는 완전히 자동 측정입니다100% 노화 테스트, 제품 품질의 포괄적 인 보호
HV500 VFD 특성
다양성
· CE, cULus, STO 국제 인증 표준, RoHS에 적합
· 오픈 루프 V/F, 오픈 루프 벡터 제어 (OLVC)
· 동시 모터 영구 자석 동기화 모터, 전기 흥분 동기화 모터 및 기타 모터 드라이브 제어 장치로 지원
· 입력 전압의 넓은 범위, 지원 220V (200 ~ 240V), 380V (380 ~ 480V) 및 690V (500 ~ 690V)
· Profibus, CANopen, Ethercat, Profinet IO 및 Modbus를 지원합니다.
실행 가능성
· 외부 24V DC 입력 전력, 안전하고 빠른 디버깅 및 응용을 지원
· 내장 된 브레이크 단위 가설 및 설치 공간을 절약하기 쉬운
· "북"형 디자인, 매끄러운 사이드 사이드 설치, 설치 공간을 절약
LCD 디스플레이 패널, 지원 APP 및 희망 인사이트 소프트웨어, 스마트 상호 연결 및 모니터링, 온라인 시범화 및 디버깅
훌륭 한 통제
주인 과 노예 의 통제
마스터-슬래브 제어 기능은 주로 멀티 머신 애플리케이션을 위해 설계되었으며 드라이브 액추에터의 딱딱하고 유연한 연결을 지원합니다.마스터는 속도를 제어하고 노예는 토크를 제어합니다.유연한 연결에서 마스터와 슬레이브 모두 속도를 제어 할 수 있습니다. 마스터-슬레이브 제어 모드에서 외부 제어 신호는 마스터에만 연결되어 있습니다.
Serial 통신 링크를 통해 slave.
토크 반응
기술
· 토크 제어 모드에서 토크를 증가, 현재 응답 시간 2ms
호환성
· 흥분 전류와 토크 전류는 매우 분리되어 있으며, 높은 부하 용량, 광범위한 속도 조절 범위, 우수한 동적 반응
자기계열 관측 및 속도 추정의 주요 기술 사항
· 완전 순위 폐쇄 회로 자기 사슬 관찰자를 사용하여모터 속도와 스테터 저항은 스테터 전류의 추정 오류와 로터 자기 사슬의 추정치에 따라 적응적으로 확인됩니다.
· 정확한 자기 사슬 관측 및 속도 추정 모델, OLVC 제어 모드에서 보장된 0.5HZ 150% 높은 시작 토크, 그리고 오픈 링 제로 속도 호버 기능
빠른 디버깅 소프트웨어
VFD는 광섬유를 통해 PC에 연결됩니다. 소프트웨어는 대량 매개 변수 설정, 오류 데이터 다운로드 및 파형 분석과 같은 많은 수의 전문 디버깅 기능을 가지고 있습니다.고속 오실로스코프와 다수의 편집 기능, 소프트웨어
일련 통신 또는 이더넷 통신을 지원하므로 소프트웨어는 일련 통신을 통해 인버터를 유지 관리 할 수 있습니다.또한 중앙 제어실을 통해 인버터의 이더넷 유지보수를 통해이 그림은 다음과 같습니다.
운영 패널
HIC200-OP-10-W는 고성능 전송 제품에 대해 독립적으로 개발된 스마트 운영자 패널입니다.
사용이 쉽고, 패널의 다양한 구성에 따라 두 종류로 나뉘어 있습니다.
고성능, 단일 변속기, 멀티 VFD 시스템에 편리하게 적용될 수 있습니다. 시스템을 모니터링하고 조정할 수 있습니다.
부속품
| 선택 사항 | 모듈 | 기능 |
| 키보드 기본 | HVKMB | 상황에 따라, 기본은 지정된 위치에 설치 될 수 있습니다 키보드 조작으로 작동할 수 있습니다. |
| 통신 어댑터 | HVCOM USB | 드라이브는이 옵션을 통해 컴퓨터와 고속 통신을 달성 할 수 있습니다 |
| Profibus-DP 확장 카드 | HVCOM-DP | 그것은 Profibus-DP 버스 통신을 위한 것입니다. 그것은 인버터의 모니터링과 진단을 수행 할 수 있습니다. |
| ABZ 인크레멘탈 코드 디스크 확장 카드 |
HVPG-ABZ | 코드 디스크 확장 카드, ABZ 신호 출력을 위한 추가 코드 디스크, 전력 프로그래밍 제어, 코드 디스크의 호환성 단일 / 양극 출력 |
| CANopen 확장 카드 | HVCOM-CAN | 그것은 CANopen 버스 통신을 위해, 그것은 인버터의 모니터링 및 진단을 충족 할 수 있습니다 |
| 3단계 전압 탐지 모듈 |
HVVMU | 세 단계 전압의 검출, 그것은 영구 자기 동기 모터에 사용할 수 있습니다 소프트 스타트 그리드, 속도 추적 및 기타 기능 |
기술 사양
| 기술 사양 | ||
| 입력/출력 힘 |
입력 Uin | 200V (-15%) ~ 240V (+10%) 3단계, 380V (-15%) ~ 480V (+10%) 3단계, 500V (-15%) ~ 690V (+10%) 3단계 |
| 입력 주파수 | 50Hz/60Hz±5% | |
| Uin의 불균형 정도 | ≤ 3% | |
| 출력 Uout | 0V~입수 Uin | |
| 출력 주파수 | 0Hz~500Hz | |
| 통제 성능 |
모터 타입 | 비동기 / 동기 |
| 제어 방법 | V/F, OLVC (오픈 루프 벡터 제어), CLVC (클로즈 루프 벡터 제어) | |
| 속도 조절 범위 | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| 시작 토크 | VF: 100% (0.5Hz), OLVC: 150% (0.5Hz), CLVC: 180% (0Hz) | |
| 토크 정밀성 | ≤ 5% 벡터 제어 | |
| 토크 펄스 | ≤ 5% 벡터 제어 | |
| 속도 조절 정확성 | OLVC 0.2%, CLVC 0.01% | |
| 토크 반응 | <5ms, 벡터 제어 | |
| 동적 속도 감소 | OLVC <0.5%*s, CLVC <0.3%*s | |
| 가속 및 느림 시간 | 00.0s~3200.0s, 0.0min~3200.0min | |
| 토크 리프팅 | 00.0%~30.0% | |
| 과부하 | 무거운 부하 적용 150% 1분/5분, 가벼운 부하 적용 110% 1분/5분 | |
| V/F 곡선 | 여러 방식: 선형 V/F 곡선, 5 종류의 토크 감소 특성 곡선 모드 (2.0 파워, 1.8 파워, 1.6 파워, 1.4 파워, 1.2 파워), 사용자 정의 VF 곡선 | |
| 입력 주파수 정확성 | 디지털: 0.01Hz, 아날로그: 0.01Hz | |
| 통제 성능 |
가속 및 느림 곡선 | 직선, S 곡선 |
| 여러 속도 단계 동작 | 16-속도 단계 제어 단말기를 통해 작동 | |
| 자동 전압 조절 (AVR) |
네트워크 전압이 특정 범위 내에서 변경되면 자동으로 출력 전압을 일정하게 유지 | |
| 고정된 길이 | 설정 및 고정 길이 제어 | |
| 내장 PID | 그것은 쉽게 폐쇄 루프 제어 시스템을 구축 할 수 있습니다 | |
| 연장 기능 | 자유 함수 블록 | |
| 입력/출력 힘 |
설정 주파수 | 키보드, UP/DOWN 터미널, 여러 속도 단계 작동, 터미널 펄싱, COM |
| 아날로그 입력 단말기 | AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA | |
| 디지털 입력 터미널 | DI1-DI6, 6개의 프로그래밍 가능한 디지털 입력 단말기, 광 결합체 격리, 배수/원 입력과 호환 | |
| 디지털 입력/출력 단말기 | DIO1: 빠른 펄스 출력, 정상적인 입력/출력; DIO2: 빠른 펄스 출력, 정상적인 입력/출력 | |
| 아놀로그 출력 터미널 | 2 스트링 0V~10V/0 (4) mA~20mA | |
| 릴레이 출력 | 2strings 연락형식C | |
| 모터 온도 감지 | 지원 PT100/PT1000/KTY84 | |
| STO 인터페이스 | SIL3/PLe 안전 토크 종료 기능 | |
| 코 | 협약 | Modbus RTU (표준), Pro ibus, CANopen, pro inet, Devicenet, Ethercat |
| 환경 | 고도 | 2000m 높이의 안에서의 하강 작업 없이; 2000m~4000m, 100m 상승마다, 하강 1% (현재) |
| 작동 온도 | -25°C~+40°C (40°C~55°C) | |
| 습도 | 15%~95%, 응축 없이 | |
| 진동 | 3M3, IEC60721-3-3 | |
| 저장 온도 | -40°C~+70°C | |
| 운영 장소 | 실내, 직접 햇빛, 불화성, 부식성 가스, 액체 및 전도성 입자가 없습니다. | |
| 부속품 | 암호화 카드, 통신 확장 카드, 전압 감지 카드 | |
| 보호 기능 | 단회로, 과전류, 과부하, 과전압, 과전압, 위상 손실, 과온, 외부 결함 등 | |
| 효율성 | 5.5kW ~ 22kW: ≥93%; 30kW 이상: ≥95% | |
| 설치 방법 | 캐비닛 | |
| 보호 수준 | IP20 | |
| 냉각 | 강제 공기 냉각 | |
