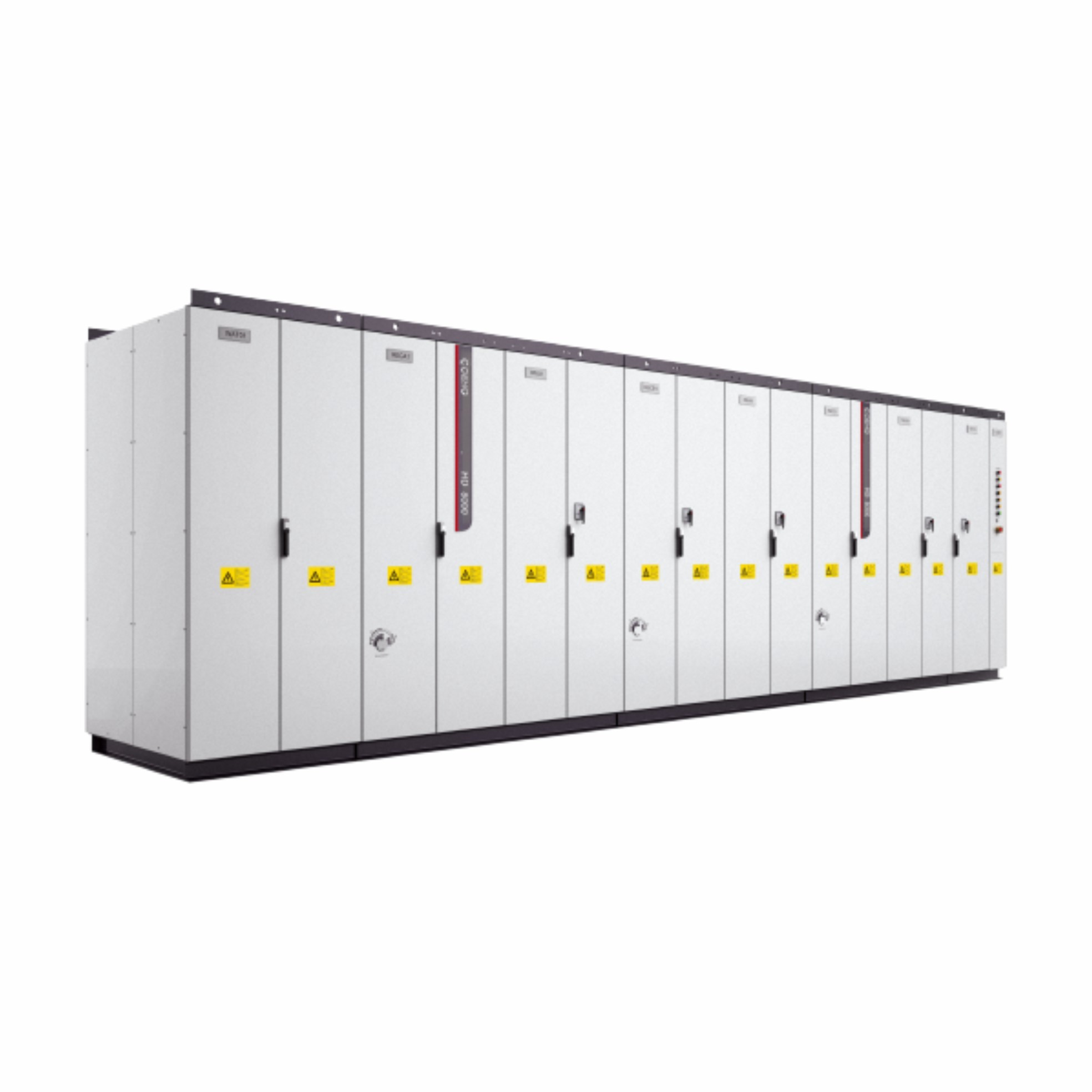

변주 주파수 드라이브 3300V 1900V,10kV 6600V 10kV vfd 인버터
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | COENG |
| 인증 | CE |
| 모델 번호 | HD8000-3306 |
| 최소 주문 수량 | 1 |
| 포장 세부 사항 | 목재 케이스 |
| 배달 시간 | 0 일 |
| 지불 조건 | L/C, T/T, 웨스턴 유니온 |
| 공급 능력 | 20000SETS/YEAR |
무료샘플과 쿠폰을 위해 나와 연락하세요.
WhatsApp:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 기계적 특성 | 단일/다축 드라이브, 2사분면/4사분면 | 모터 측 정격 전압 | 3: 3300V 6: 6600V A: 10kV |
|---|---|---|---|
| 힘 | 10: 10MVA | 정류 방법 | P: PWM D: 다이오드 기본 정류 |
| 공통버스 정류방식 | Blank : 단일 정류 2 : 이중 정류 | 공통 버스 인버터 방법 | Blank : 싱글 D : 더블 인버터 T : 트리플 인버터 |
| 강조하다 | 1900V 변주 주파수 드라이브,10kV vfd 인버터,3300V 변주 주파수 드라이브 |
||
제품 설명

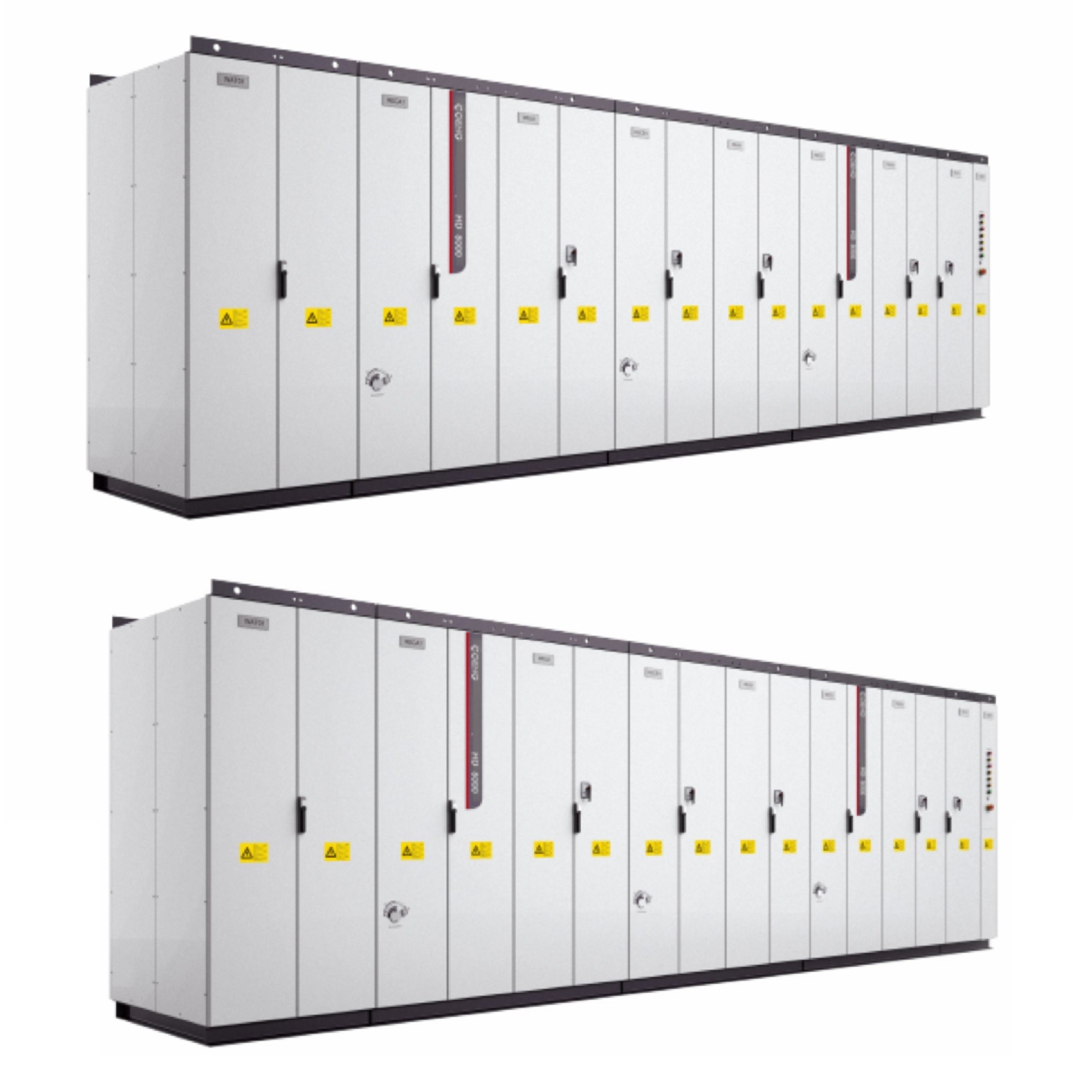

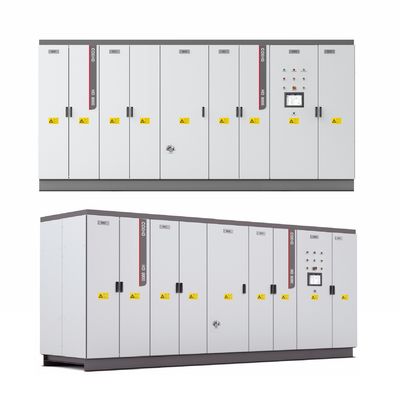

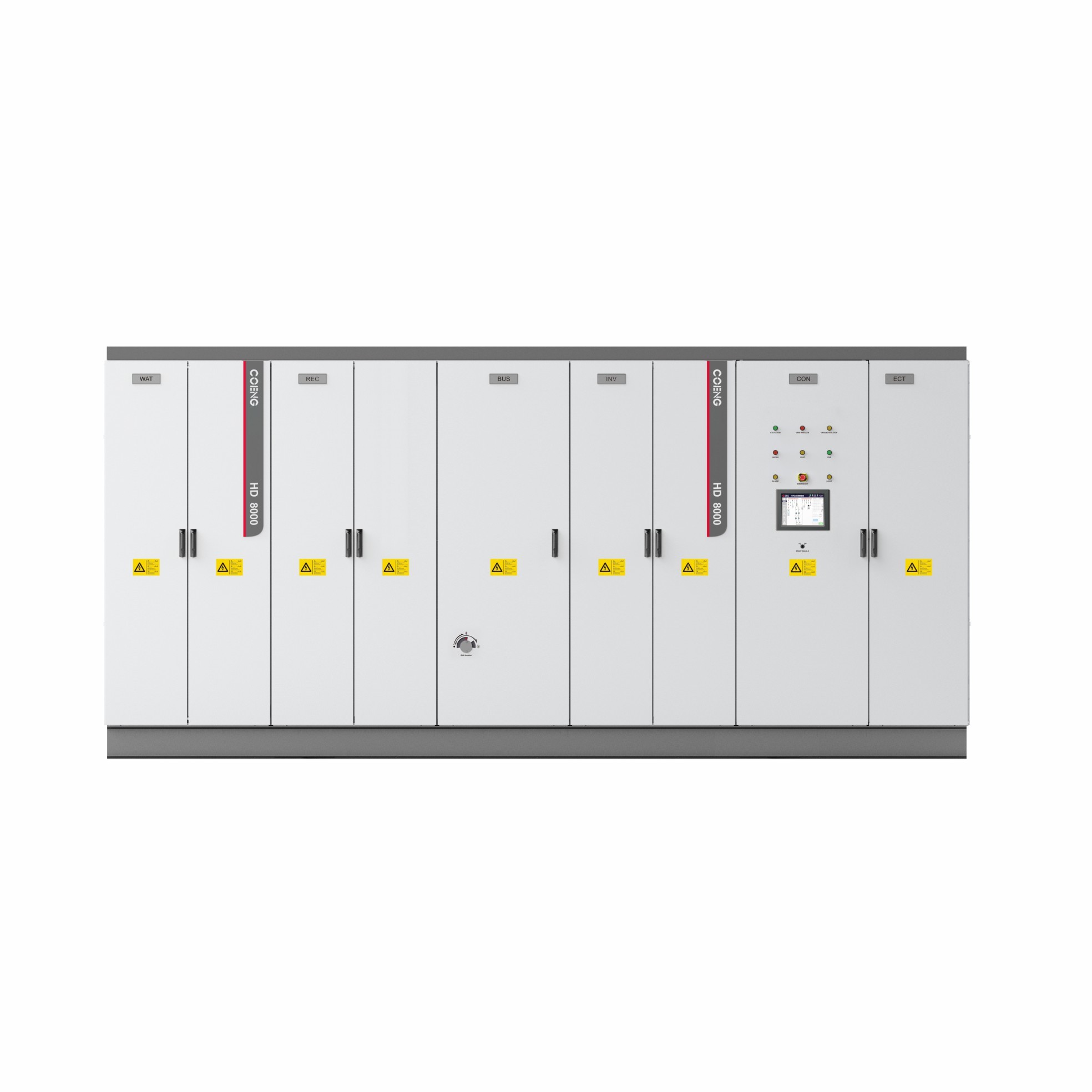

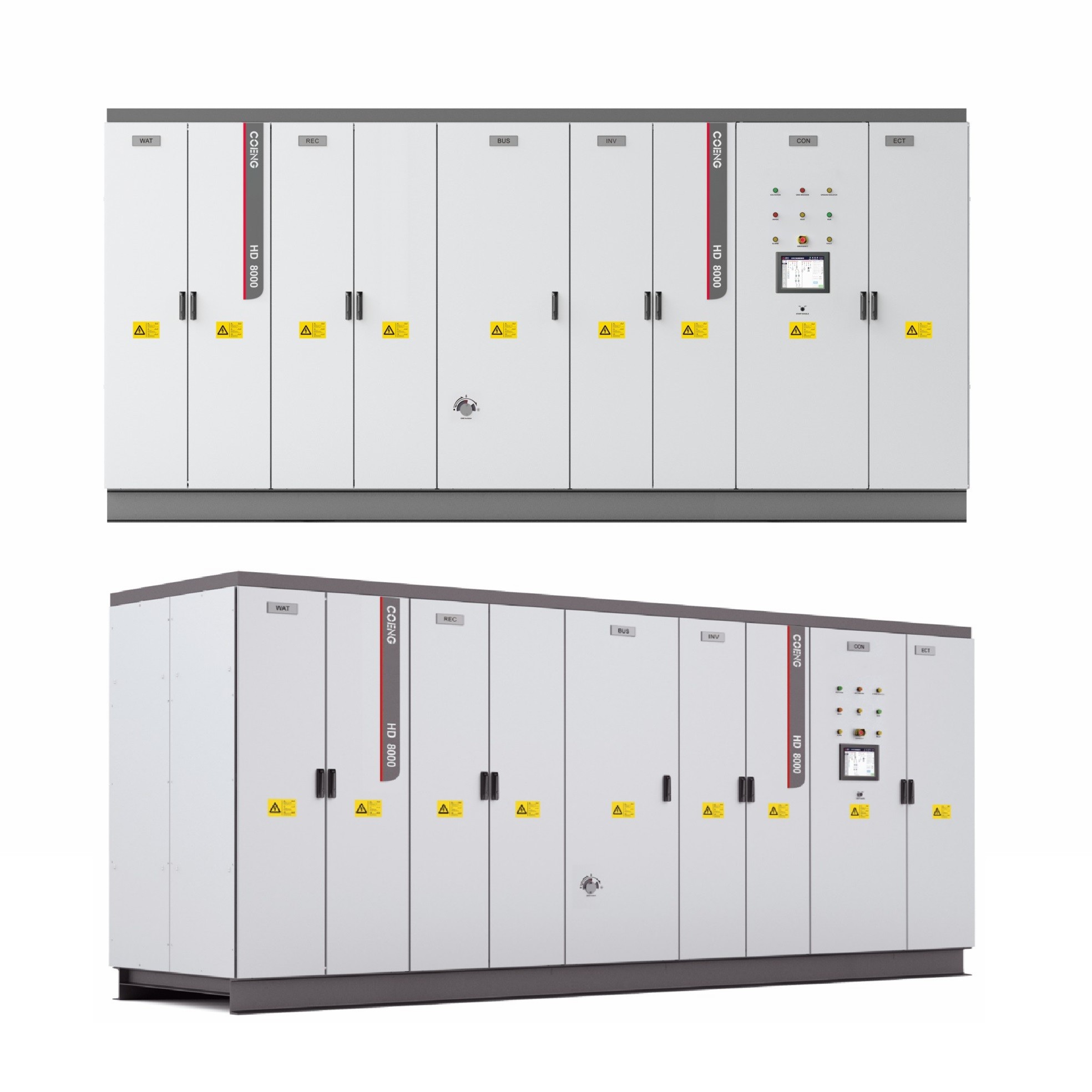

HD8000 고전력 VFD 시스템 가변 주파수 드라이브 컨버터
제품 적용
- 형질:단일/다축 드라이브, IP54 보호, 2사분면/4사분면
- 설계:모듈식 디자인
- 정류:다중 펄스 기본 정류, 스마트 정류 및 PWM 정류
- 전압 비율:1900V3000V(3300V), 6000V, (6600V), 10000V
- 최대 출력:30MVA(단일) 60MVA(병렬)
- 호환 가능한 모터:비동기 유도 전동기, 영구 자석 동기 전동기, 전기 여자 동기 전동기
- 제어 방법:V/F, 센서가 있는 폐쇄 루프 벡터 제어, 센서가 없는 개방 루프 벡터 제어
- 냉각:수냉
기술 사양
| HD8000 기술 사양 | ||||||||||||||
| HD8000 | 3306 | 3308 | 3310 | 3312 | 2624 | AA30 | 6640 | AA60 | ||||||
| R 기본 교정 | 입력 전압 | 3300V | 1900V | 10kV | 6600V | 10kV | ||||||||
| 입력 빈도 | 45Hz~66Hz | |||||||||||||
| 초과 적재 | 110%@ 정격 전류, 120%@ 정격 전류 60초 | |||||||||||||
| 이자형ffi도시 | ≥99% | |||||||||||||
| 역률 | ≥0.95(정격 전류, 2% AC 입력 리액터 장착) | |||||||||||||
| 보호 | 과부하 보호, 과열 보호, 단락 보호, 결함 사전 판단 등 | |||||||||||||
| RecPWM 정리 |
입력 빈도 | 45Hz~66Hz | ||||||||||||
| 초과 적재 | 110%@ 정격 전류, 120%@ 정격 전류 60초 | |||||||||||||
| 이자형ffi도시 | ≥98.5% | |||||||||||||
| 역률 | 조정 가능(기본값 1) | |||||||||||||
| 보호 | 과부하 보호, 과열 보호, 단락 보호, 결함 사전 판단 등 | |||||||||||||
| 인버터 | 출력 전압 | 3300V | 6600V | 10kV | 6600V | 10kV | ||||||||
| 최대 출력 주파수 |
110Hz |
|||||||||||||
| 속도 안정 정확도 | OLVC: 0.01%, CLVC: 0.01% | OLVC: 0.01%, CLVC: 0.01% | ||||||||||||
| 속도 펄스 | OLVC: 0.2%, CLVC: 0.1% | OLVC: 0.4%, CLVC: 0.2% | ||||||||||||
| 시작 토크 | OLVC: 150%, CLVC: 200% | OLVC: 130%, CLVC: 150% | ||||||||||||
| 토크 제어 | V/F: 예, OLVC: 예, CLVC: 예 | V/F: 예, OLVC: 예, CLVC: 예 | ||||||||||||
| 토크 정확도 | OLVC: 5%, CLVC: 2% | OLVC: 5%, CLVC: 2% | ||||||||||||
| 토크 응답 시간 | OLVC: 5ms, CLVC: 5ms | OLVC: 5ms, CLVC: 5ms | ||||||||||||
| 회전 응답 시간 | OLVC: 100ms, CLVC: 100ms | OLVC: 150ms, CLVC: 150ms | ||||||||||||
| 동적 낙하 등가물 | OLVC: 0.5%*초, CLVC: 0.25%*초 | OLVC: 1%*초, CLVC: 0.5%*초 | ||||||||||||
| 초과 적재 | 110%@정격전류, 120%@정격전류 60초 | |||||||||||||
| 환경 | 온도 | 입구 온도 ≤40 | ||||||||||||
| 고도 | ≤4000m (2000m~4000m 디레이팅) | |||||||||||||
| 기계적 데이터 | IP 보호 | IP54 | ||||||||||||
| 냉각 | 수냉식 | |||||||||||||
| 부식 방지 | C4-M | |||||||||||||
| HD8000 시리즈 선택 표 | ||||||||||||||
| 기준 치수 | 그리드 전압 | 모터 전압 | 힘 | 등급I | 최대 f | 크기(W*D*H)(mm) | 메모 | |||||||
| HD8000-3306 | 3300V | 3300V | 6MVA | 1050A | 110Hz | 4600*1300*2200 | 수냉식 캐비닛 포함 | |||||||
| HD8000-3308 | 8MVA | 1400A | ||||||||||||
| HD8000-3310 | 10MVA | 1750A | ||||||||||||
| HD8000-3312 | 12MVA | 2100A | ||||||||||||
| HD8000-2624 | 1900V | 6600V | 24MVA | 2100A | 7800*1300*2200 | |||||||||
| HD8000-AA30 | 10kV | 10kV | 30MVA | 1750A | 10600*1300*2200 | |||||||||
| HD8000-6640 | 6600V | 6600V | 40MVA | 3500A | 15600*1300*2200 | |||||||||
| HD8000-AA60 | 10kV | 10kV | 60MVA | 3500A | 21200*1600*2200 | |||||||||
가변 주파수 드라이브(VFD)의 기능
가변 주파수 드라이브(VFD)는 전기 모터의 속도와 토크를 제어하는 데 사용되는 전자 장치입니다. 그들은 산업 및 상업용 응용 분야에서 널리 활용됩니다. VFD의 주요 기능은 다음과 같습니다.
1. 속도 제어
- 조정 가능한 모터 속도: VFD를 사용하면 작동 요구 사항에 따라 모터 속도를 정밀하게 제어할 수 있으며, 이는 가변 속도가 필요한 팬, 펌프, 컨베이어와 같은 응용 분야에 매우 중요합니다.
2. 에너지 절약
- 에너지 소비 감소: VFD는 모터 속도를 조정하여 에너지 사용량을 크게 낮출 수 있습니다. 많은 응용 분야에서 모터는 일반적으로 낮은 부하에서 작동하며 VFD를 사용하면 상당한 에너지를 절약할 수 있습니다.
- 최적화된 운영 효율성: VFD는 장비가 최적의 효율성 지점에서 작동하도록 지원하여 불필요한 에너지 낭비를 줄입니다.
3. 소프트 스타트 및 정지
- 부드러운 시작: VFD는 모터의 소프트 스타트를 가능하게 하고 전기 서지 및 기계적 스트레스를 최소화하여 모터와 연결된 장비의 수명을 향상시킵니다.
- 제어된 정지: 제어된 감속을 제공하여 기계적 충격을 유발할 수 있는 갑작스러운 정지를 방지합니다.
4. 토크 제어
- 정밀한 토크 관리: VFD를 사용하면 다양한 속도에서 일정한 토크를 유지할 수 있으며 이는 크레인 및 자재 취급 시스템과 같이 정밀한 토크 제어가 필요한 응용 분야에 필수적입니다.
5. 공정관리 개선
- 유량 및 압력 조절: 펌프 및 팬 응용 분야에서 VFD는 실시간 수요에 따라 유량과 압력을 조정하여 생산 공정의 안정성과 유연성을 향상시킬 수 있습니다.
- 자동화 지원: VFD는 센서 및 제어 시스템과 통합되어 보다 복잡한 자동화를 지원하여 전반적인 생산 효율성을 향상시킬 수 있습니다.
6. 소음 및 진동 감소
- 낮은 작동 소음: VFD는 원활한 속도 조정을 통해 작동 소음 수준을 줄여 더 나은 작업 환경을 조성할 수 있습니다.
- 진동 최소화: 안정적인 속도운전으로 기계적 진동을 감소시켜 장비의 수명을 연장시킵니다.
7. 보호 기능
- 과부하 및 단락 보호: 최신 VFD에는 과부하, 단락, 과열 보호 등 다양한 보호 기능이 탑재되어 모터 및 드라이브 시스템의 안전한 작동을 보장합니다.
- 결함 모니터링: VFD는 시스템 상태를 실시간으로 모니터링하여 오류를 신속하게 감지하고 사용자에게 경고하여 가동 중지 시간을 최소화할 수 있습니다.
결론
가변 주파수 드라이브는 현대 산업 및 상업용 응용 분야에서 중요한 역할을 합니다. VFD는 에너지 절약 및 보호 기능과 함께 속도 및 토크의 정밀한 제어를 제공함으로써 효율성을 향상시키고 에너지 소비를 줄이며 장비 수명을 연장하는 데 도움이 됩니다. 기술이 발전함에 따라 VFD의 적용 범위와 기능이 계속 확장되고 있습니다.
제품특성
엔지니어링 디자인 컨셉
형질
· 시스템이 매우 강력한 환경 적응성을 갖도록 IP54 보호
· 시스템 다운타임 가능성을 줄이기 위한 핵심 구성 요소의 이중화 설계
· 전력 시스템의 초고신뢰성을 구현하는 첨단 IGCT 및 사이리스터
· 이중 프레스팩 채용으로 방열 성능이 뛰어나 초고전력밀도 시스템 구현
· 1등급 보호 결함 시스템
· 고객에게 완전한 데이터를 제공하는 강력한 모니터링 시스템
· 풍부한 옵션 액세서리
보호
· 보호 기술을 통한 IGCT 사전 판단 + 브리지 회로 암
· 고전류 차단 동작을 금지하는 AC 단자 전류의 순시 값을 실시간 감지합니다.
탁월한 제어
· 전기 및 제동 에너지 피드백을 충족하는 이중 4사분면 작동
· 기계적 공진을 억제하기 위한 시스템 요구 사항을 충족하는 빠른 토크 동적 응답
· 모터는 강철 압연, 호이스트 등의 고성능 요구 사항을 충족하기 위해 섹션별로 동기식으로 변조됩니다.
· 다양한 모터에 적용 가능(유도전동기, 영구자석 동기전동기, 여자동기전동기 등)
과부하 곡선
· 110%@정격전류, 120%@정격전류 60초
엔지니어링 디자인
모듈형 디자인
· 지능형 결함 진단 시스템, 빠른 위치 지정
· 핵심 구성 요소의 모듈형 설계, 높은 일관성 및 높은 신뢰성
· 편리한 유지관리
집중 내진 설계
· IEC60721 3M5 기계적 조건 - 안정적인 작동
· 정밀한 기계 설계로 강력한 내진 성능 보장
맞춤형 통신 프로토콜
· 기존 PLC와의 원활한 연결을 실현할 수 있는 확립된 통신 프로토콜을 지원하며 교체 및 유지 관리가 더 편리합니다.
· 필드버스 지원: Profibus, Profinet, CANopen, DeviceNet, ControlNet, Modbus RTU, Industry Ethercat, Profinet IO, EtherNet/IP, Modbus TCP
HD8000의 신뢰성 보장
표준화된 생산 및 공장 테스트
· 테스트 프로세스는 자동으로 제어되며 전체 프로세스를 추적할 수 있습니다.
· 모든 제품은 출하 전 100%V 및 100%Pn 노화 테스트를 거칩니다.
· 생산 효율성을 보장하는 완벽한 MES 관리 시스템
· 업계 최고의 테스트 플랫폼이며 드라이브 전체 부하 테스트의 다양한 전압 레벨과 다양한 정류기 모드를 충족할 수 있으므로 제품 품질을 보장할 수 있습니다.
HD8000의 빠른 디버깅 소프트웨어
· 빠른 디버깅 소프트웨어는 광섬유를 통해 PC에 연결됩니다. 이 소프트웨어에는 일괄 매개변수 설정, 오류 데이터 다운로드 및 파형 분석, 고속 오실로스코프 및 수많은 편집 기능과 같은 수많은 전문 디버깅 기능이 있습니다. 소프트웨어는 직렬 또는 이더넷 통신을 지원하므로 소프트웨어는 직렬 통신을 통해 VFD를 유지하거나 이더넷을 통해 중앙 제어실에서 VFD를 유지할 수 있습니다.
