HD8000 중압 엔지니어링 VFD 시스템 고전력 Vfds
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | COENG |
| 인증 | CE |
| 모델 번호 | HD8000 |
| 최소 주문 수량 | 1 |
| 포장 세부 사항 | 목재 케이스 |
| 배달 시간 | 0 일 |
| 지불 조건 | L/C, T/T, 웨스턴 유니온 |
| 공급 능력 | 20000SETS/YEAR |
무료샘플과 쿠폰을 위해 나와 연락하세요.
WhatsApp:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 그리드 측 정격 전압 | 2: 1900V 3: 3300V 6: 6600V A: 10kV | 모터 측 정격 전압 | 3: 3300V 6: 6600V A: 10kV |
|---|---|---|---|
| 힘 | 10: 10MVA | 정류 방법 | P: PWM D: 다이오드 기본 정류 |
| 공통버스 정류방식 | Blank : 단일 정류 2 : 이중 정류 | 공통 버스 인버터 방법 | Blank : 싱글 D : 더블 인버터 T : 트리플 인버터 |
| 강조하다 | HD8000 VFD 시스템,vfds,중압 VFD 시스템 |
||
제품 설명

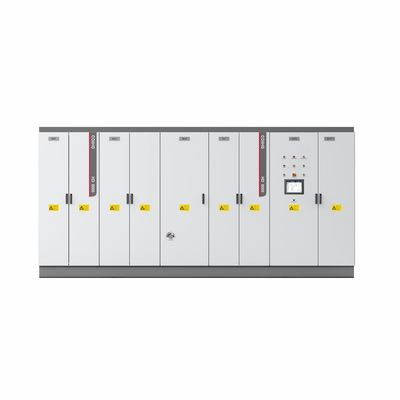

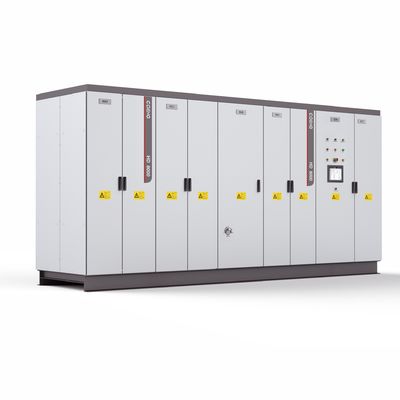

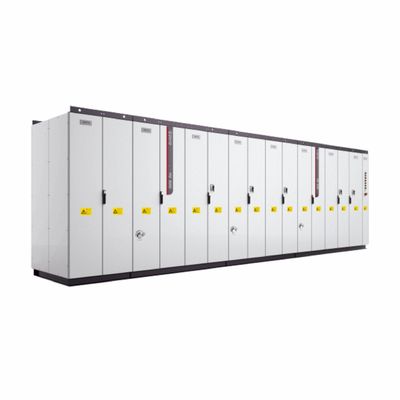

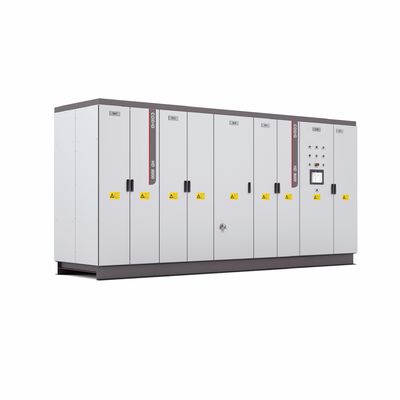

HD8000 중압 엔지니어링 VFD 시스템 고전력 VFD 시스템 변주 주파수 드라이브 변환기
HD8000 중압 엔지니어링 VFD 시스템 고전력 VFD 시스템 변주 주파수 드라이브 변환기
제품 소개
HD8000 시리즈 VFD는 AC-DC-AC 변환기 및 DC-AC 공통 DC 버스 다축 모터 드라이브 단위를 포함하는 고전력 드라이브 시스템입니다.최대 전력은 단일 기계에서 30MVA와 병렬 작동에서 60MVA에 도달 할 수 있습니다.모듈형 하드웨어와 엔지니어링 소프트웨어 설계
다양한 복잡한 조건에서 작동 할 수 있습니다.
HD8000 시리즈 VFD는 프레스팩 IGCT와 다이오드뿐만 아니라 액체 냉각 방법을 채택합니다. 전체 기계는 IP54 보호 수준을 충족하고 있으며 환경 적응력이 뛰어나고 높은 신뢰성입니다.우수한 열 분산 성능과 작은 부피, 2차원 및 4차원 수정 솔루션이 있습니다.
- 특징:단축/다중축 구동, IP54 보호, 2차원/4차원
- 디자인:모듈형 설계
- 수정:멀티 펄스 기본 정렬, 스마트 정렬 및 PWM 정렬
- 전압율:1900V3000V (3300V), 6000V, (6600V), 10000V
- 최대 전력:30MVA (일기) 60MVA (평행)
- 호환되는 모터:비동기 인덕션 모터, 영구 자석 동기 모터, 전기적으로 흥분 동기 모터
- 제어 방법:V/F, 센서를 가진 클로즈 루프 벡터 제어, 센서가 없는 오픈 루프 벡터 제어
- 냉각:물 냉각
제품 신청
- 금속공학
- 석유 및 가스 운송
- 테스트 플랫폼
- 재생 에너지
- 철도 운송
- 광업 및 리프팅
- 해상 장비
- LNG
- 전력 공급원
- 에너지 저장
기술 사양
| HD8000 기술 사양 | ||||||||||||||
| HD8000 | 3306 | 3308 | 3310 | 3312 | 2624 | AA30 | 6640 | AA60 | ||||||
| R 기본적 인식 | 입력 전압 | 3300V | 1900V | 10kV | 6600V | 10kV | ||||||||
| 입력 주파수 | 45Hz~66Hz | |||||||||||||
| 과부하 | 110%@ 등급 전류, 120%@ 등급 전류 60s | |||||||||||||
| Effi과학 | ≥99% | |||||||||||||
| 전력 요인 | ≥ 0.95 (명류, 2% AC 입력 원자로로 장착) | |||||||||||||
| 보호 | 과부하 보호, 과열 보호, 단장 보호, 오류 사전 판단 등 | |||||||||||||
| RecPWM 의정 |
입력 주파수 | 45Hz~66Hz | ||||||||||||
| 과부하 | 110%@ 등급 전류, 120%@ 등급 전류 60s | |||||||||||||
| Effi과학 | ≥98.5% | |||||||||||||
| 전력 요인 | 조절 가능 (예정 1) | |||||||||||||
| 보호 | 과부하 보호, 과열 보호, 단장 보호, 오류 사전 판단 등 | |||||||||||||
| 인버터 | 출력 전압 | 3300V | 6600V | 10kV | 6600V | 10kV | ||||||||
| 최대 출력 주파수 |
110Hz |
|||||||||||||
| 속도 안정적 정확성 | OLVC: 0.01%, CLVC: 0.01% | OLVC: 0.01%, CLVC: 0.01% | ||||||||||||
| 속도 펄스 | OLVC: 0.2%, CLVC: 0.1% | OLVC: 0.4%, CLVC: 0.2% | ||||||||||||
| 시작 토크 | OLVC: 150%, CLVC: 200% | OLVC: 130%, CLVC: 150% | ||||||||||||
| 토크 제어 | V/F: 예, OLVC: 예, CLVC: 예 | V/F: 예, OLVC: 예, CLVC: 예 | ||||||||||||
| 토크 정확성 | OLVC: 5%, CLVC: 2% | OLVC: 5%, CLVC: 2% | ||||||||||||
| 토크 반응 시간 | OLVC: 5ms, CLVC: 5ms | OLVC: 5ms, CLVC: 5ms | ||||||||||||
| 회전 반응 시간 | OLVC: 100ms, CLVC: 100ms | OLVC: 150ms, CLVC: 150ms | ||||||||||||
| 동적 하락 역량 | OLVC: 0.5%*s, CLVC: 0.25%*s | OLVC: 1%*s, CLVC: 0.5%*s | ||||||||||||
| 과부하 | 110%@등급 전류, 120%@등급 전류 60s | |||||||||||||
| 환경 | 온도 | 입수 온도 ≤40 | ||||||||||||
| 고도 | ≤4000m (2000m~4000m, 등급을 삭제) | |||||||||||||
| 기계적 데이터 | 지적재산권 보호 | IP54 | ||||||||||||
| 냉각 | 물 냉각 | |||||||||||||
| 경화 방지 | C4-M | |||||||||||||
| HD8000 시리즈 선택 테이블 | ||||||||||||||
| 모듈 | 네트워크 전압 | 모터 전압 | 힘 | 등급 | 최대 f | 크기 (W*D*H) (mm) | 참고: | |||||||
| HD8000-3306 | 3300V | 3300V | 6MVA | 1050A | 110Hz | 4600*1300*2200 | 물 냉각 캐비닛을 포함 | |||||||
| HD8000-3308 | 8MVA | 1400A | ||||||||||||
| HD8000-3310 | 10MVA | 1750A | ||||||||||||
| HD8000-3312 | 12MVA | 2100A | ||||||||||||
| HD8000-2624 | 1900V | 6600V | 24MVA | 2100A | 7800*1300*2200 | |||||||||
| HD8000-AA30 | 10kV | 10kV | 30MVA | 1750A | 10600*1300*2200 | |||||||||
| HD8000-6640 | 6600V | 6600V | 40MVA | 3500A | 15600*1300*2200 | |||||||||
| HD8000-AA60 | 10kV | 10kV | 60MVA | 3500A | 21200*1600*2200 | |||||||||
제품 특성
공학 설계 개념
특징
· IP54 보호 시스템 환경 적응력이 매우 강하기 때문에
· 시스템 다운타임의 확률을 줄이기 위해 주요 구성 요소의 불필요한 설계
· 발전된 IGCT 및 동력 시스템 초고 신뢰성을 제공하는 티리스터
· 이중 프레스 팩을 채택하여, 우수한 열 분산 성능을 갖춘 시스템으로 초고 전력 밀도를 갖습니다.
· 1등급 보호 결함 시스템
· 고객에게 완전한 데이터를 제공하기 위한 강력한 모니터링 시스템
· 선택용 액세서리
보호
· IGCT 사전 판단 + 보호 기술을 통해 브릿지 회로 팔
· 높은 전류 종료 조치를 금지하는 AC 단말 전류의 순간적 값의 실시간 감지
탁월한 제어
· 전기 및 브레이킹 에너지 피드백을 충족시키기 위해 두 배의 4 쿼드런트 작동
· 기계적 공명 억제에 대한 시스템의 요구 사항을 충족시키기 위해 빠른 토크 동적 반응
· 모터는 철강 롤링, 호프 등의 고성능 요구 사항을 충족시키기 위해 시시론적으로 구간으로 조정됩니다.
· 다양한 모터 (인덕션 모터, 영구 자석 동기 모터, 전기 흥분 동기 모터 등) 에 적응
과부하 곡선
· 110% @ 등급 전류, 120% @ 등급 전류 60s
공학 설계
모듈형 설계
· 지능형 고장 진단 시스템, 빠른 위치
· 주요 구성 요소의 모듈형 설계, 높은 일관성 및 높은 신뢰성
· 편리한 유지
집중적인 지진 설계
· IEC60721 3M5 기계 조건 안정적인 작동
· 정밀 한 기계적 설계 는 지진 저항성 을 보장 한다
커스터마이징 가능한 통신 프로토콜
· 기존의 통신 프로토콜을 지원하여 고유 PLC와 원활한 연결을 실현할 수 있으며 교체 및 유지보수를 위해 더 편리합니다.
· 필드 버스를 지원합니다: Profibus, Profinet, CANopen, DeviceNet, ControlNet, Modbus RTU, 업계 Ethercat, Profinet IO, EtherNet/IP, Modbus TCP
HD8000의 신뢰성 보증
표준화 된 생산 및 공장 테스트
· 테스트 프로세스는 자동으로 제어되고 전체 프로세스는 추적 할 수 있습니다.
· 모든 제품은 출하 전에 100%V 및 100%Pn 노화 테스트를 통과합니다.
· 생산 효율성을 보장하기 위한 완벽한 MES 관리 시스템
· 산업 선도 시험 플랫폼 및 그것은 다른 전압 수준과 드라이브 풀 로드 테스트의 다른 직렬 모드 충족 할 수 있기 때문에 제품 품질을 보장 할 수 있습니다
HD8000의 빠른 디버깅 소프트웨어
· 빠른 디버깅 소프트웨어는 광섬유를 통해 PC에 연결됩니다. 소프트웨어는 대량 매개 변수 설정과 같은 많은 수의 전문 디버깅 기능을 가지고 있습니다.결함 데이터 다운로드 및 파형 분석, 고속 오실로스코프, 그리고 많은 수의 편집 기능. 소프트웨어는 일련 또는 이더넷 통신을 지원하므로 소프트웨어는 일련 통신을 통해 VFD를 유지할 수 있습니다.또는 이더넷을 통해 중앙 제어실에서 VFD를 유지.
